Q235碳钢的金相组织形貌分析

2018-11-12技术资料

前文回顾:如何测定尺寸为1-2微米的析出相成分?

图片是碳钢(材料是普通Q235钢,NaCl腐蚀)的形貌,查了些资料我觉得是铁素体和珠光体的形貌不知道对不对,还有珠光体的片层结构哪部分是铁素体哪部分是渗碳体?

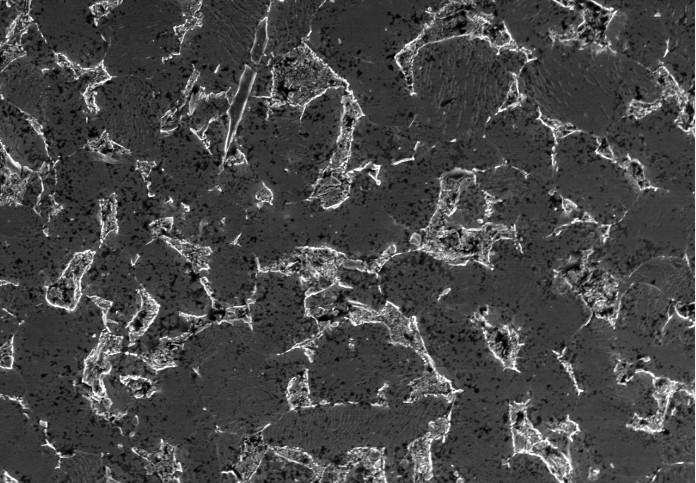

碳钢金相组织形貌

碳钢金相组织形貌

放大2200倍的碳钢组织

放大2200倍

这张金相照片腐蚀的有点问题!沿晶界析出的呈网状的为铁素体,晶界内的可能是珠光体,不知道LZ打没打硬度???来最终确定下!在此种放大倍数下还看不出珠光体中铁素体与渗碳体的片层状的组织!

是用金相显微镜拍的照片么?金相组织最好在金相显微镜下看。这照片浮凸感太强了,不好看。

这好像是扫描电镜照片吧,如果是,条纹状的应该是珠光体.

这张照片部分晶粒内的珠光体的片层状的结构已经看的很清楚,可以判断为珠光体。

金相图腐蚀不理想,高倍下珠光体尚可分辨,铁素体无法辨认,最好写清楚成分,以及使用的腐蚀剂。

条纹状是珠光体
