一、洛氏硬度实验原理
在规定条件下,将压头(金刚石圆锥、钢球或硬质合金球)分2个步骤压入试样表面。卸除主试验力后,在初试验力下测量压痕残余深度h。以压痕残余深度h代表硬度的高低。
洛氏硬度试验原理如图所示:
洛氏硬度计知识及维护保养

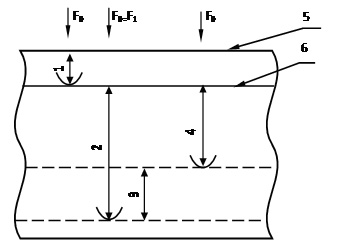

1—在初始试验力F0下的压入深度;2—在总试验力F0+F1下的压入深度;3—去除主试验力F1后的弹性回复深度;4—残余压入深度h;5—试样表面;6—测量基准面;7—压头位置洛氏硬度值按下式计算:
洛氏硬度计知识及维护保养
N-常数,对于A、C、D、N、T标尺,N=100;其他标尺,N=130;
h-残余压痕深度,mm;
S-常数,对于洛氏硬度,S=0.002mm,对于表面洛氏硬度,S=0.001mm。每一洛氏硬度单位对应的压痕深度,洛氏硬度为0.002mm,表面洛氏硬度为0.001mm。压痕越浅,硬度越高。洛氏硬度试验分为2种,一种是普通洛氏硬度试验,一种是表面洛氏硬度试验。洛氏硬度试验采用120°金刚石圆锥和直径1.5875mm、3.175mm钢球三种压头,采用60kg、100kg、150kg三种试验力,它们共有九种组合,对应于洛氏硬度的九个标尺,即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。表面洛氏硬度试验采用120°金刚石圆锥和直径1.587mm钢球2种压头,采用15kg、30kg、45kg三种试验力,它们共有六种组合,对应于表面洛氏的六个标尺,即HR15N、HR30N、HR45N、HR15N、HR30T、HR45T。

二、洛氏硬度试验条件

1、 洛氏硬度标尺、实验力、压头、硬度范围及材料对照表:

洛氏硬度标尺硬度
符号
压头类型初试验力
F0(N)
主试验力
F1(N)
总试验力
F0+ F1(N)
适用范围测定材料
AHRA120°金刚石圆锥98.07490.3588.420~88HRA硬质合金
很薄很硬的钢材
表面硬化层较薄的硬化钢
BHRB1.5875mm钢球98.07882.6980.720~100HRB低碳钢
软金属
铜合金
铝合金
可锻铁
CHRC120°金刚石圆锥98.071373147120~70HRC一般钢材
硬度较高的铸件
珠光体
可锻铁
淬火+回火的合金钢
DHRD120°金刚石圆锥98.07882.6980.740~77HRD薄钢材
表面硬化钢材
珠光体
可锻铁
EHRE3.175mm钢球98.07882.6980.770~100HRE铸铁
较小铝合金
镁合金
轴承合金
FHRF1.5875mm钢球98.07490.3588.460~100HRF硬度较低的有色金属(退火铜合金)
软质薄合金板
GHRG1.5875mm钢球98.071373147130~94HRG可锻铁
铜-镍-锌
铜-镍合金
HHRH3.175mm钢球98.07490.3588.480~100HRH硬度很低的有色金属、轻金属像(铝、锌、铅)
KHRK3.175mm钢球98.071373147140~100HRK轴承合金及较软的金属或薄材

2、表面洛氏硬度标尺技术条件

表面洛氏
硬度标尺
硬度
符号
压头类型初试验力F0(N)主试验力F1(N)总试验力
F0+ F1(N)
适用范围
15NHR15N120°
金刚石圆锥
29.42117.7147.170~94HR15N
30NHR30N264.8294.242~86HR30N
45NHR45N411.9441.320~77HR45N
15THR15T1.5875mm
钢球
29.42117.7147.167~93HR15T
30THR30T264.8294.229~82HR30T
45THR45T411.9441.310~72HR45T


三、洛氏硬度式样或实验层Zui小厚度

硬度值
标尺
2030405060707780889094100
A(mm)1.61.41.21.00.80.60.460.40.24---
B(mm)3.33.02.72.42.11.81.591.51.261.21.080.9
C(mm)1.61.41.21.00.80.6------
D(mm)--1.21.00.80.60.46-----
E(mm)-----1.81.591.51.261.21.080.9
F(mm)----2.11.81.591.51.261.21.080.9
G(mm)-3.02.72.42.11.81.591.51.261.21.08-
H(mm)-------1.51.261.21.080.9
K(mm)--2.72.42.11.81.591.51.261.21.080.9

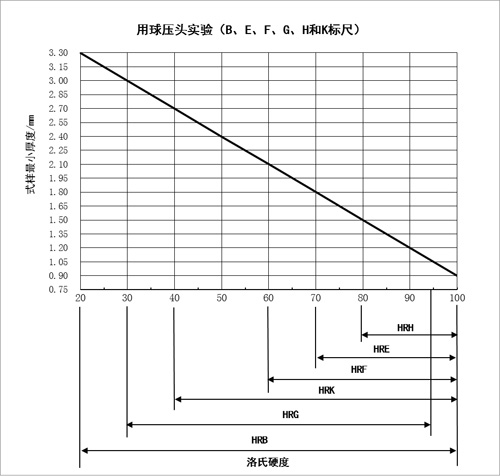

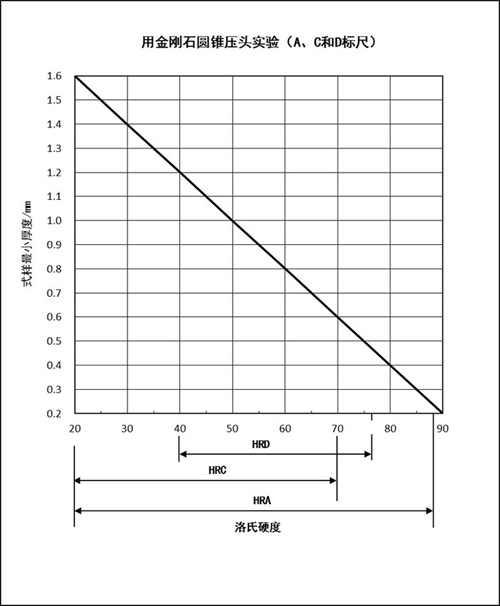

洛氏硬度-式样Zui小厚度关系图
洛氏硬度计知识及维护保养

洛氏硬度计知识及维护保养

四、洛氏硬度实验Zui小间距
在洛氏硬度实验中,适当的保持压痕之间的距离或压痕距式样边缘的距离,对于获得正确的实验结果是十分重要的。
在ISO 6508-1中,对洛氏硬度实验和表面洛氏硬度实验压痕间距的规定是相同的:
两相邻压痕中心之间距离至少应为压痕直径的4倍,但不应小于2mm;
任意压痕中心距式样边缘距离应为压痕直径的2.5倍,但不小于1mm。

五、洛氏硬度的范围
HRA(金刚石圆锥压头)20~88
HRC(金刚石圆锥压头)20~70
HRB(直径1.588mm钢球压头)20~100

六、洛氏硬度实验对试样表面的要求
对洛氏硬度试样表面的规定有两点,一点是尽可能保证试验面是平面,这主要是针对加工的试样而言,由于洛氏硬度计硬度测量原理是通过测量压痕深度而计算硬度值的,所以理想的表面是平面。然而对于许多工件和半成品来说可能是曲面,曲面上测得的洛氏硬度值误差要比平面上大,这一方面是曲面修正值本身是近似的。另一方面,压头轴线应在曲面Zui高的点试验,对中的偏差也往往是造成曲面硬度值误差较大的原因。另一点要求是表面粗糙度,过于粗糙的试样表面会使测定的洛氏硬度值偏低和数据分散度加大,因此标准中规定为表面粗糙度(Ra)不大于0.8um,尤其对于进行机加工的试样。在对一些工件的洛氏硬度测量中由于表面不能加工使表面粗糙度(Ra)达不到0.8um,此时应注意试验结果的准确性。
式样表面粗糙度的增加表明微观上表面的凹凸不平幅度变大,在相同试验力的作用下压头压入深度更大些,因此在较粗糙的式样上反映出的洛氏硬度值偏低。

七、洛氏硬度实验对试验力施加保持时间的规定
1.使压头与试样表面接触,无冲击震动地施加初试验力F0,初始试验力保持时间 不应超过3s。
2.无冲击和振动地将测量装置调整至基准位置,从初始试验力F0施加至主试验力的时间应在1s~8s之内。
3.总试验力F保持时间为4s±2s。

八、洛氏硬度实验结果的表示
A、 C和D标尺洛氏硬度用硬度数、符号HR和使用的标尺字母表示。
示例:59HRC表示用C标尺测得的洛氏硬度值为59。
B、E、F、G、H和K标尺洛氏硬度用硬度数,符号HR,使用的标尺及球压头符号(钢球为S,硬质合金球为W)表示。
示例:60HRBW表示用硬质合金球压头在B标尺上测得的洛氏硬度值为60。

九、洛氏硬度计的日常维护保养
硬度计是集机械、液晶、电子电路技术于一身的高科技产品。与其他精密电子产品一样,在我们的精心维护下,它的性能才能得到充分发挥,使用寿命才能更长。现在为大家介绍一下在日常的使用过程中如何对它进行维护保养
1、 应把硬度计安装在干燥、无腐蚀介质和无震动的场所,以确保仪器的精度不受损害,并保证试验过程的平稳和读数的可靠性。
2、搬运硬度计时必须卸下砝码和压头,并在压头座与样品台之间夹防震胶垫。
3、定期在丝杠与手轮的接触面注入少量机油,以保操作的灵活性。
4、在试验过程中,不允许用手去摸动被试零件,以免造成试验结果的不准确,或损坏其金刚石锥体压头。
5、用本机携带的标准硬度块定期检查硬度计精度。
1)将工作台及标准硬度块擦净,在硬度块工作面进行试验,决不允许在支承面试验。
2)硬度计使用前,应将丝杠顶面和工作台上端面擦净。
3)如发现硬度示值误差较大:
① 可拿下工作台,检查其与丝杠接触面是否清洁;
② 检查丝杠保护套是否顶起工作台;
③ 检查压头是否损坏。
4)在标准硬度块不同位置试验时,硬度块应在工作台上拖动,不应拿离工作台。
6、 硬度计在使用过程中,不应该频繁地进行开关。
7、仪器应定期进行核查,并周期进行检定。
8、硬度计的维修
硬度计属于精密电子产品,当它发生故障时,不要擅自开机检查,而应该向专业的技术人员寻求帮助。这就要求我们在选购硬度计时要将硬度计的售后服务了解清楚。
9、硬度计长时间不使用时,应用防尘罩将机器盖好。
