体视显微镜的工作原理和常用技术参数

2020-09-22技术资料

出自: 体视显微镜的工作原理和常用技术参数 http://www.medidit.com/blog/1413/

全面认识体视显微镜

体视显微镜,又称“实体显微镜”“立体显微镜”或称“操作和解剖显微镜”,是一种具有正像立体感地显微镜,被广泛地应用于材料宏观表面观察、失效分析、断口分析等工业领域。是一种具有正像立体感地目视仪器,被广泛地应用于生物学、医学、农林、工业及海洋生物各部门。体视显微镜是一种具有正象立体感地目视仪器。比偏光显微镜金相显微镜荧光显微镜这些显微镜应用更广泛一些。

工作原理

体视显微镜的光路设计有两种:The Greenough Concept和The escope Concept。

体视显微镜的倍率变化是由改变中间镜组之间的距离而获得的,因此又称为连续变倍体视显微镜(Zoomstereo microscope)。

体视显微镜采用两个独立的光学通路生成三维的光学影像,因此在观察时,样品可以呈现立体的样貌,1890年被美国仪器工程师霍雷肖.S.格里诺发明,并被德国卡尔.蔡司公司Zui产以来,对科学研究、考古探索、工业质量控制和生物制药等领域的发展都产生了积极的影响。

由一个共用的初级物镜,对物体成象后的两光束被两组中间物镜----变焦镜分开,并组成一定的角度称为体视角一般为12度--15度,再经各自的目镜成像,它的倍率变化是由改变中间镜组之间的距离而获得,利用双通道光路,双目镜筒中的左右两光束不是平行,而是具有一定的夹角,为左右两眼提供一个具有立体感的图像。因此又称为"连续变倍体视显微镜"(Zoom-stereomicroscope)。它实质上是两个单镜筒显微镜并列放置,两个镜筒的光轴构成相当于人们用双目观察一个物体时所形成的视角,以此形成三维空间的立体视觉图像。

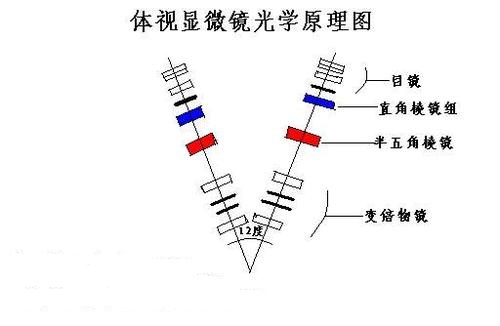

体视显微镜光学原理图

根据实际的使用要求,目前的体视显微镜可选配丰富的附件,比如若想得到更大的放大倍数可选配放大倍率更高的目镜和辅助物镜,可通过各种数码接口和数码相机摄像头电子目镜和图像分析软件组成数码成像系统接入计算机进行分析处理,照明系统也有反射光、透射光照明,光源有卤素灯、环形灯、荧光灯、冷光源等等。根据体视显微镜这些光学原理和特点决定了它在工业生产和科学研究中的广泛应用。比如在生物、医学领域用于切片操作和显微外科手术;在工业中用于微小零件和集成电路的观测、装配、检查等工作。

常规通用技术参数

属于低倍数的复式光学显微镜.

目镜:10x/15x/20x/25x(可选各目镜倍数)

物镜:2x/4x

光学放大倍数:7~180x~360x

操作方法

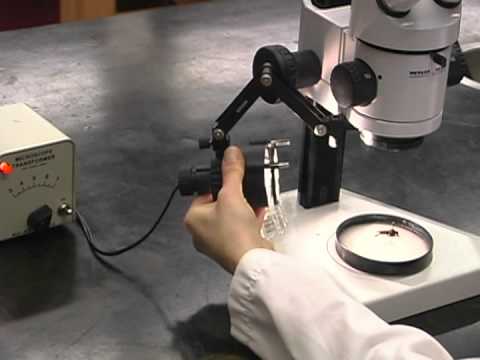

1.将体视显微镜置于一个对操作员舒适的工作台平台,然后打开反射光(表面光),在显微镜底座上放上一个式样,比如硬币,将显微镜的变倍旋钮旋到Zui低倍数0.7X, 通过调节升降组找到0.7X下的大致焦平面(Zui佳成像面)。

2.调整目镜的观察瞳距,并调整目镜上的屈光度以找到0.7X下Zui佳的焦平面。

3.利用以上方法,逐渐旋大变倍旋钮的倍数,适当调节显微镜的升降组,逐渐找到Zui大倍数4.5X下的焦平面。调节过程中,请利用硬币上比较明显的参照点比对成像的清晰度。

4.将变倍旋钮旋到Zui低倍数0.7X,也许像会有一些失焦,此时请不要再调节升降组进行对焦,只需调节两只目镜上面的屈光度已适应眼睛的观察(屈光度因人而异)。此时,显微镜已经齐焦,即显微镜从高倍变倍到低倍,整个像都在焦距上。同样的试样,我们不需要再调节显微镜的其他部件,只需要旋动变倍旋钮就可以轻松对试样进行变倍观察了。

应用方向

1.动物学、植物学、昆虫学、组织学、矿物学、考古学、地质学和皮肤病学等的研究。

2.在纺织工业中,用于原料及棉毛织物的检验。

3.在电子工业中,作为晶体管点焊、检查等操作工具。

4.各种材料的裂缝构成,气孔形状腐蚀情况等表面现象的检查。

5.在制造小型精密零件时,用于机床工具的装置、工作过程的观察、精密零件的检查以及装配工具。

6.透镜、棱镜或其它透明物质的表面质量,以及精密刻度的质量检查。

7.作文书钱币的真假判辨。

8.广泛应用于纺织制品、化工化学、塑料制品、电子制造、机械制造、医药制造、食品加工、印刷业、高等院校、考古研究等众多的领域。
