用微分干涉显微镜判别导电粒子的好坏

2016-03-14技术资料

1 导电胶介绍:
  导电胶是一种固化或干燥后具有一定导电性能的胶黏剂,它通常以基体树脂和导电填料即导电粒子为主要组成成分, 通过基体树脂的粘接作用把导电粒子结合在一起, 形成导电通路, 实现被粘材料的导电连接。由于导电胶的基体树脂是一种胶黏剂, 可以选择适宜的固化温度进行粘接, 同时, 由于电子元件的小型化、微型化及印刷电路板的高密度化和高度集成化的迅速发展, 而导电胶可以制成浆料, 实现很高的线分辨率。而且导电胶工艺简单, 易于操作, 可提高生产效率,所以导电胶是替代铅锡焊接, 实现导电连接的理想选择。
2 导电粒子显微镜看什么?

  导电粒子显微镜主要应用在:LCD液晶 、导电粒子 、彩色滤光片 、手机屏幕 、FPD模组 、半导体晶圆片 、FPC 、PCB IC封装 、光盘CD 、 图像传感器CCD 、 CMOS 、PDA等。

3 导电粒子显微镜的配置:

 光源: 高亮度落射和透射照明装置。
 物镜: 高清晰平场荧光物镜.。
 偏光: 主机内含有可调节偏光装置。
 微分干涉DIC:主机内含有可调节微分干涉DIC装置,使观察更清晰,具有更强的立体感和调焦功能。

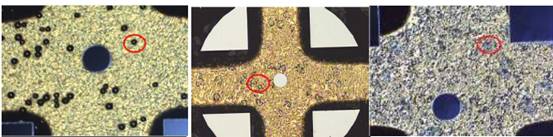

4 显微镜图片

判别导电粒子好坏用什么显微镜

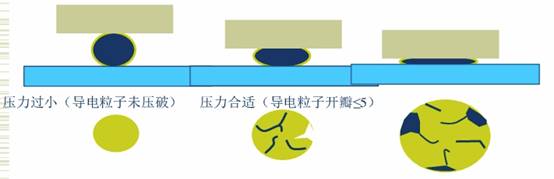

5 好坏的判断:
判别导电粒子好坏用什么显微镜

6 微分干涉显微镜介绍:

  微分干涉显微镜是在相差显微镜原理的基础上发明了微分干涉差显微镜(differential interference contrast microscope)。微分干涉显微镜又称Nomarski相差显微镜(Nomarki contrast microscope),其优点是能显示结构的三维立体投影影像。其标本可略厚一点,折射率差别更大,故影像的立体感更强。

原理:微分干涉差显微镜利用的是偏振光,这些光经棱镜折射后分成两束,在不同时间经过样品的相邻部位,然后在经过另一棱镜将这两束光汇合,从样品中厚度上的微小区别就会转化成明暗区别,增加了样品反差并且具有很强的立体感。
