6063铝合金挤压产品时效试验过时效问题

2018-10-31技术资料

6061铝合金T6热处理后性能达不到国标要求怎么回事?

6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金,Mg和Si是主要合金元素,优选化学成分的主要工作是确定Mg和Si的百分含量。

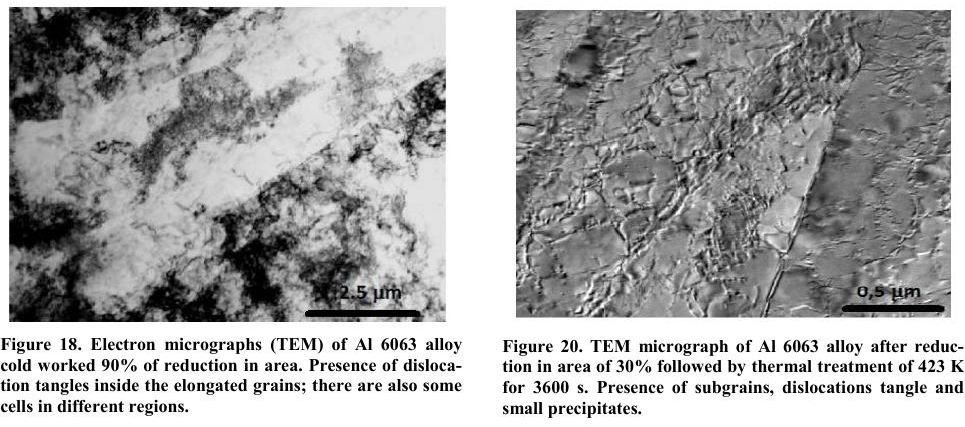

6063铝合金电子显微镜显微图片

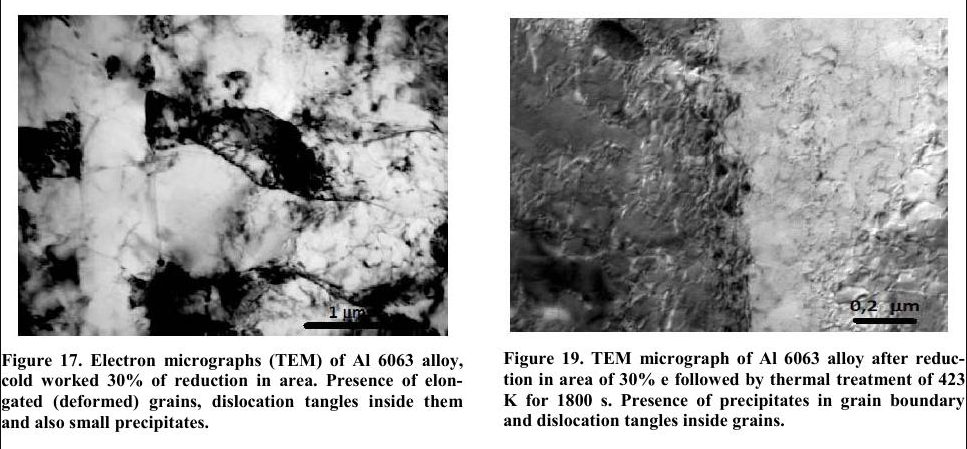

透射电子显微镜拍摄的6063铝合金图片

Q:

最近做一个6063材质的挤压产品时效试验,按先120℃1H,再180℃保温,4个小时后硬度超出预期值了,现在想用过时效的方法把硬度降下来,该怎么做?(想直接对已经过硬的料进行处理)

A:

切一小块,做条硬度曲线图,想要多少硬度,根据曲线图就确定保温多长时间。

你这样做等于是先预时效以后再人工时效,这样处理得到试样的硬度甚至比直接时效的还高,再这个温度下继续时效的也可以达到过时效,不过貌似时间会很长,一天?也许吧 。据我经验,6061合金180度时效8小时仍然是峰时效。如果对硬度和组织没有要求的话,何不提高保温温度,据我所致300以上时效的话很快就达到过时效了,但是可能会硬度很低,因为可能只有Mg2Si相了。

试试180℃保温0.5h,1.0h1.5h2h吧

再次时效的时候把温度调高点,190/200/210,很快就下来了。

相关问题:7075铝合金金相的四个问题
