7075铝合金金相的四个问题

2016-10-25技术资料

小白关于铝合金7075金相问题求助

本人非力学非材料,被老板抓来做金相,基础较差,近乎小白,做了一些调研,但还是感觉不明白的地方甚多,下面发图提问,还请大神多指教。

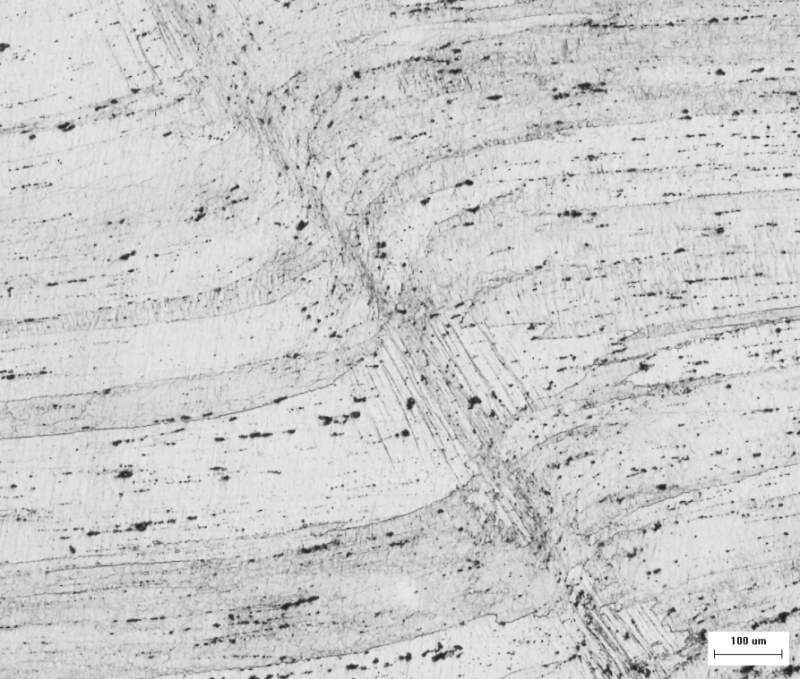

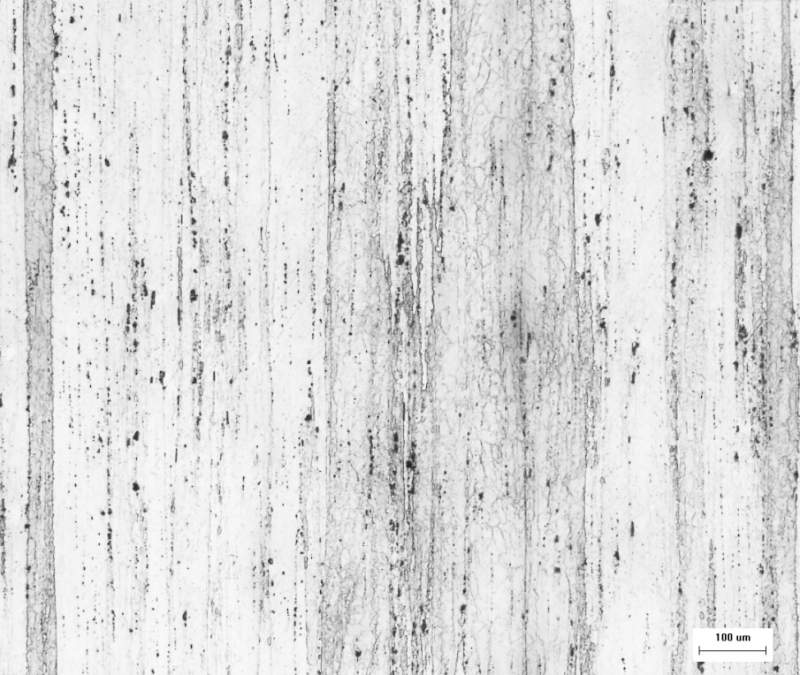

我观察的7075动态压缩后的组织特征,用的是自己配的Keller试剂,腐蚀时间自己10几秒,下面是我做出来的几张图。
问一,keller试剂中酸的浓度是多少?我自己配的感觉效果不是很好。
问二,图像中如此多的黑点是什么?如果能消除,怎么做?

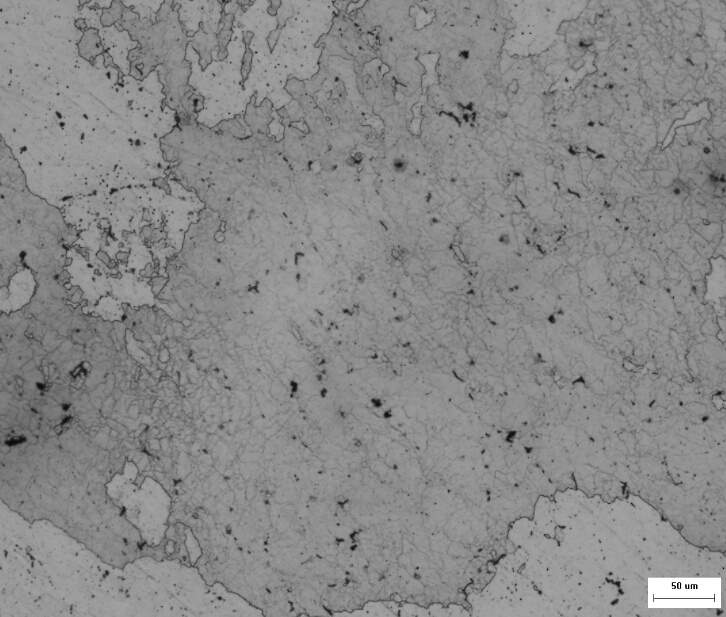

问三,图三是一个横截面的金相,试问里面的是不是所谓晶粒?师兄做的高温合金晶粒特别明显,我基本做不出来晶粒。。。
问四,7075可以采用热镶嵌试样吗?150度8分钟左右。
不专业是真的不专业,想慢慢学习,还请铝合金大神,不吝赐教,小弟感谢!






(1)试剂酸浓度需要根据效果调整,有时温度也会有影响。你照片效果还好的
(2)黑点是结晶相,第二相腐蚀后的产物,属于杂质等,去不掉的
(3)是晶粒,拉长的,你的挤压材吧,感觉有的是纵截面
(4)可以,不过还是根据热处理状态。最好不要热镶,



第一个问题:Keller试剂宏观腐蚀较多见,微观腐蚀一般用0.5%HF既可以,腐蚀时间一般为20-30s。
第二个问题:黑点很正常,就如楼上的哥们说的;
第三个问题:第三幅金相是横截面的晶粒,相当于看到一大束筷子的头部,只是这些筷子的头部形状不统一而已;但感觉侵蚀时间不够,可以慢慢增加侵蚀时间试试;
第四个问题:可以热镶样,不影响效果,毕竟时间较短,不足以发生人工时效现象。


我也有些疑惑,就是第三张图片,你说楼主侵蚀出来的就是横截面的晶粒,但是他侵蚀的那大片的灰色区域整个都是一个晶粒吗?

不同的暗度,表示位向关系不同;在光的反射作用下,同一位向显示出相同的暗度,并不代表一个晶粒。

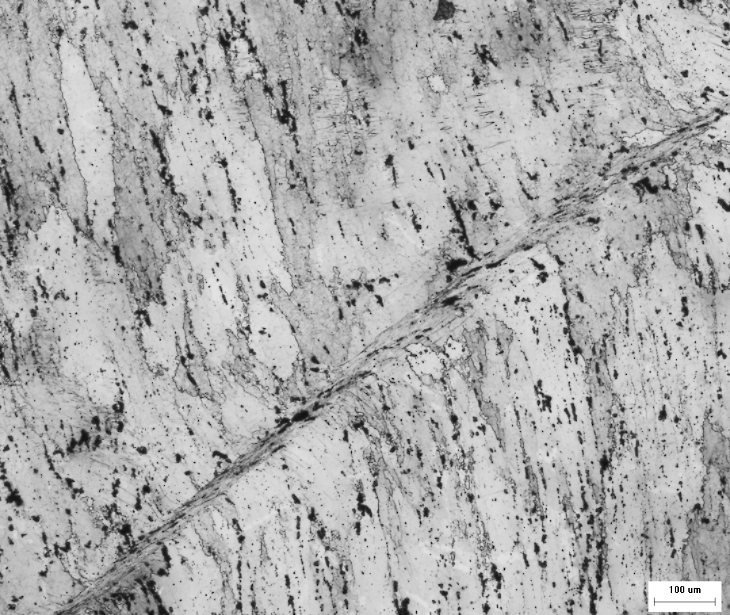

你这个效果算是不错了,绝热剪切带比较明显。
腐蚀没有特别的问题,不用调整。
黑色的是部分腐蚀产物,不可避免,如果太多可以PS。
第三张图应该不是一个晶粒,可以重新磨再腐蚀观察。


金相就是这样,做得不错,黑点是第二相腐蚀造成,不可避免
