不同类型的远心镜头优缺点分析

2016-07-28技术资料

远心镜头是一种高端的机器视觉镜头,指主光线与镜头光源平行的镜头,通常有比较出众的像质,特别适合于尺寸测量的应用。有物体侧的远心,成像侧的远心,两侧的远心行头等几种方式。下面由中国机器视觉商城为您解析不同类型远心镜头的相关知识及优缺点:

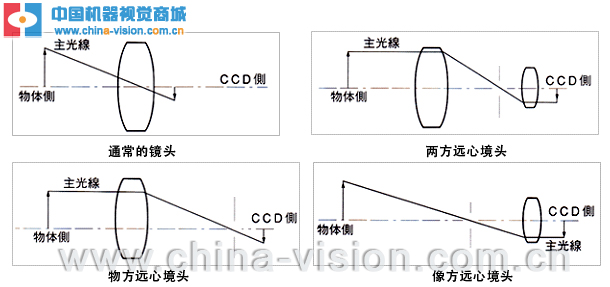

普通镜头:
主光线与镜头光轴有角度,因此工件上下移动时,像的大小有变化。优点:更小的尺寸。减少镜头数量,可降低成本;缺点:上下移动物体表面时,会改变物体尺寸或位置。

两方远心境头:
物方,像方均为主光线与光轴平行,光圈可变,可以得到高的景深,比物方远心境头更能得到稳定的像,Zui适合于测量用图像处理光学系统,但是大型化成本高。
优点:与MML相似,但镜头凸缘后端的尺寸出现极大差异时,会改善精确度;缺点:与MML相似,但成本比MML更高。

物方远心境头:
只是物方主光线与镜头主轴平行,工件上下变化,图像的大小基本不会变化,使用同轴落射照明时的必要条件,小型化亦可对应。
优点:上下移动物体表面时,不会改变物体尺寸或位置。使用同轴照明时。可使用更小的尺寸。缺点:未使用同轴照明时,大于标准镜头的尺寸。

像方远心境头:
只是像方主光线与镜头光轴平行,相机侧即使有安装个体差,也可以吸收摄影倍率的变化,用于色偏移补偿,摄像机本应都采用这种镜头。
