偏光镜的校正方法

2016-05-27技术资料

偏光显微镜的光学系统中,下、上偏光镜的振动方向应当正交,并为东西、南北方向,且分别与目镜十字丝平行。其校正方法如下:
(一)确定及校正下偏光镜的振动方向

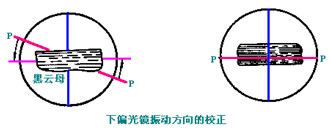

1.用中倍物镜准焦后,在岩石薄片中找一个具完全解理缝的黑云母置视域中心。转动载物台,使黑云母的颜色变得Zui深为止(图1)。此时,黑云母解理缝方向代表下偏光镜振动方向(因为光波沿黑云母解理缝方向振动时,吸收Zui强,颜色Zui深)。
2.若黑云母解理缝方向与目镜十字丝的横丝(东西方向)平行,则不需要校正。
3.若不平行(图1),转动载物台,使黑云母解理缝方向与目镜十字丝的横丝平行,旋转下偏光镜,至黑云母的颜色变得Zui深为止。此时下偏光镜振动方向位于东西方向(图1)。

偏光镜的校正方法

(二)检查上、下偏光镜振动方向是否正交
使用中倍物镜,调节照明使视域Zui亮。推入上偏光镜,如果视域黑暗,证明上、下偏光镜振动方向正交。若视域不黑暗,说明上、下偏光镜振动方向不正交。如果下偏光镜振动方向已经校正至东西方向,则需要校正上偏光镜振动方向。
转动上偏光镜至视域黑暗为止(相对黑暗)。如果显微镜中的上偏光镜不能转动,则需要作专门修理。
(三) 检查目镜十字丝是否严格与上、下偏光镜振动方向一致
在岩石薄片中选一个具极完全解理缝的黑云母,置视域中心,转动载物台,使黑云母解理缝与目镜十字丝之一平行。推入上偏光镜,若黑云母变黑暗(消光),证明目镜十字丝分别与上、下偏光镜振动方向一致。若黑云母不全黑暗(未达消光位),转动载物台,使黑云母变黑暗(达消光位)。推出上偏光镜,旋转目镜,使十字丝之一与黑云母解理缝平行。此时目镜十字丝与上、下偏光镜振动方向一致。
