物镜上标的各个符号代表什么?

2016-05-10技术资料

物镜上标的各个符号代表什么?

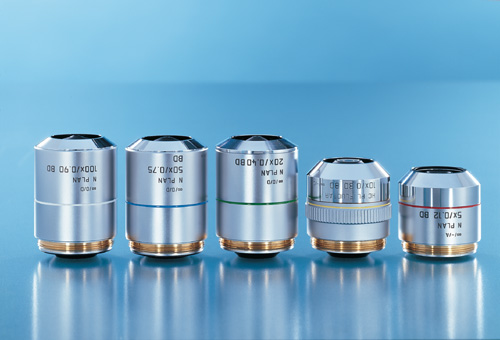

"'每个物镜上面都会标有字母或数字,它到底表示的是什么意思呢?我们怎么通过物镜上标有的参数来判断物镜的质量呢?下面我们简单介绍一下物镜中字符的意义。


1.消色差物镜
物镜按消色差程度分三类:消色差物镜没有符号,复消色差物镜外壳上刻有“ Apo"或“Apochromatic”字样,半复消色差物镜(即萤石物镜)刻有“Fl”、“Neofluar”或“Fluorite”字样,平场物镜上刻有“Planachromate”(平场消色差),“Planapochromate”(平场复消色差),“Plan(平场)","PL(广视野平场)",“Epiplan(反射光专用平场)”等字样。

2.观察时介质符号
干燥物镜无符号,水浸物镜刻有“W”或“Water”字样,油浸物镜刻有“Oil”,“Oel”,“HI”,“imm”等字样,水浸油浸两用物镜则刻有“W+Oil”;二碘甲烷浸刻有“Meth-iodide”或“Methyleniodide”,甘油浸刻有“Glyz”或“Glyc”等。更多信息请点击:本网站 技术支持—显微学院 版块

3. 放大倍数
用符号“X”表示,如10X即10倍。一般都省去X号仅刻上数字。有少数工厂刻焦距,以F或mm代表,如F5.2或5.2mm都表示焦距5.2毫米。也有以吋为焦距单位,如1/12表示焦距1/12吋。

4.数值孔径
在文献中常用“A”、“N.A”或“n.A”代表,而在物镜外壳上一般直接用数字表示。例如“10/0.25”,表示放大倍数10倍,数值孔径0.25.

5.标准机械筒长
用数字表示,如160表示机械筒长160mm,“∞”表示筒长无限大

6.标准盖玻片厚度
用数字表示,对于透射光用物镜一般都是0.17mm,仅热台用物镜为1.5或1.8mm。对于反射光用物镜为零或不写。如“160/0.17”,表示机械筒长160mm,盖玻片厚度0.17mm。“160/-”表示机械筒长160mm,盖玻片有无皆可。反射光物镜则为“215/0”,"∞/0",''∞/-",表示机械筒长215mm或无限大,盖玻片厚度为零或有无皆可。

7.物镜应变状态
一般用“POL”表示物镜无应变,也有用“P”表示完全无应变,“(P)”表示基本无应变,但可能有少量残存。凡没有上述符号的物镜,一般都有应变,除特殊物镜(如热台用)外,不适合在偏光显微镜中使用。
