Quorum Technologies发布新款电子显微镜涂层
电子显微镜技术依赖于样品和显微镜之间的电子转移。对于导电样品，这很容易实现。然而，必须用导电涂层涂覆非导电或导电性差的样品以生成可用的图像。

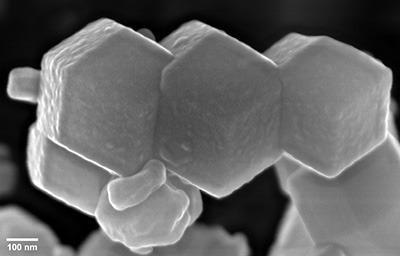

图片来源：Quorum Technologies Ltd
尝试获取高质量图像时，高质量涂层至关重要。Quorum Technologies 开发了 Q Plus 系列，为研究人员提供动态和高性能涂层，以在没有相关价格标签的情况下与主要制造商竞争。电子显微镜的涂层技术
涂层在电子显微镜中的作用
扫描电子显微镜 (SEM) 和透射电子显微镜 (TEM)的功能类似于光学显微镜，但它们不是使用光探测材料，而是利用电子。因此，它们是世界上最强大的显微镜技术。
光学显微镜受衍射限制（最大分辨率约为 200 nm）。相比之下，电子显微镜可以产生波长明显更小的电子束1 ，并超过光学显微镜的分辨能力几个数量级。
然而，利用电子的力量而不是光的力量提出了一系列新的挑战。两种技术（SEM 和 TEM）都依赖于样品和显微镜之间的电子转移。因此，从几乎没有电导率的样品中获取可用的图像信号可能很棘手（或几乎不可能）。
对于 SEM 来说尤其如此，其中样品被电子束淹没：导电性差或不导电的样品会在这些条件下迅速积累电荷，除了对样品造成热和辐射损伤外，还会导致图像失真。
在特殊情况下，样品可能会积累足够的电荷来使主光束减速，充当“电子镜”并完全阻碍任何图像采集。2
为了解决这个问题，在导电性差的样品上涂上一层薄薄的碳或金属。这种涂层使表面具有导电性，消除了电荷积累，并有助于显微镜获得更好的信号。
涂层技术广泛用于对生物或有机样品进行成像，因为这些样品通常不导电并且容易被电子束损坏。
虽然涂层在 SEM 中的主要作用是提高导电性并防止“充电”，但它还具有许多其他有用的效果：
- 一层薄薄的碳可以固定并机械稳定颗粒物质和易碎的有机样品。
- 涂覆含有截留气体或水分的有机样品可保护样品和显微镜免受废气污染。
- 金属涂层可用于显着减少电子束的穿透量，将扫描定位到样品的最表面。这也可以显着增加二次和背散射电子的发射。
- 使用导热材料涂覆样品，例如金、银、铜或铝，可以限制初级电子束的热损伤。
涂层质量的影响
在电子显微镜中处理涂层样品时，涂层本身会直接成像。因此，涂层的质量意味着可以获取的图像质量存在限制。
在对极小的结构（例如掺杂纳米晶体的静电纺丝纤维）进行成像时，应用太厚的涂层会限制对有用信息的访问。因此，至关重要的是，可以精确控制涂层厚度并根据评估的特征进行定制。3
在最坏的情况下，质量差的涂层设备会出现污染问题，可能会无法修复地损坏样品。研究人员通常会选择便宜的镀膜机来降低成本，但最终会发现由于额外的显微镜时间和损坏的样品，他们的成本会增加。
Quorum Technologies 的 Q Plus 系列不再需要支付额外费用来购买先进的尖端涂层。
Q Plus 系列：经济实惠的优质涂料
Q Plus 系列是 Quorum 世界领先的镀膜机系列的最新版本，在一个单独的、易于使用的平台上提供最先进的溅射和蒸发镀膜。
Quorum 的涡轮分子泵浦镀膜机适用于氧化性和非氧化性金属，而该公司的低成本旋转泵浦溅射镀膜机则适用于贵金属。
Q Plus 系列也适用于 SEM、FE-SEM 和 TEM 应用的溅射镀膜和蒸发碳镀膜。
这种新的涂层机系列旨在为研究人员提供精确控制涂层厚度的能力，无论其应用要求如何。
为获得最佳性能，Q150V Plus 提供 10 -6 mbar 的极限真空，消除腔室中的氧气、氮气和水蒸气，并消除整个溅射过程中的化学反应。
Q150V Plus 还有助于为超高分辨率应用（超过 200,000 倍放大倍率）生产更细粒度和更薄的涂层。低散射允许形成高密度的高纯度无定形碳膜。
Q Plus 系列中的所有型号都配备了触摸屏界面以及状态 LED 和音频通知，以实现直观和流线型的控制。集成的 16 GB 内存意味着可以存储 1000 多个食谱，USB 端口便于轻松升级和下载日志文件。
要了解有关 Q Plus 系列涂布机的更多信息，请立即查看手册或联系 Quorum。
