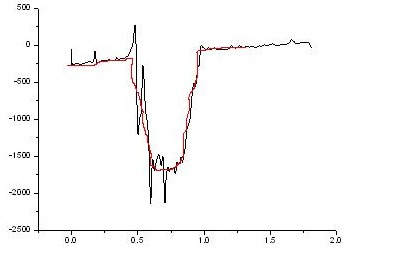

做完磨损实验后,利用表面轮廓仪获得磨痕轨道截面的轮廓曲线如图所示,如何利用origin对曲线进行处理后得到红色的平滑曲线(红色为手工绘图示意,比较粗糙),并求出曲线面积?

origin计算曲线面积-表面轮廓数据处理


平滑:Analysis---Signal processing---smoothing---设定参数
(如果曲线有理论参考的话,也可以进行拟合)
面积:(是不是图像下面的面积?)Analysis----Mathematics---Integrate---设定参数


面积是为了计算凹形曲线上面的面积,以两端的的端线为基线

设备推荐:BMM-350正置金相显微镜

如何利用Origin计算曲线下面积

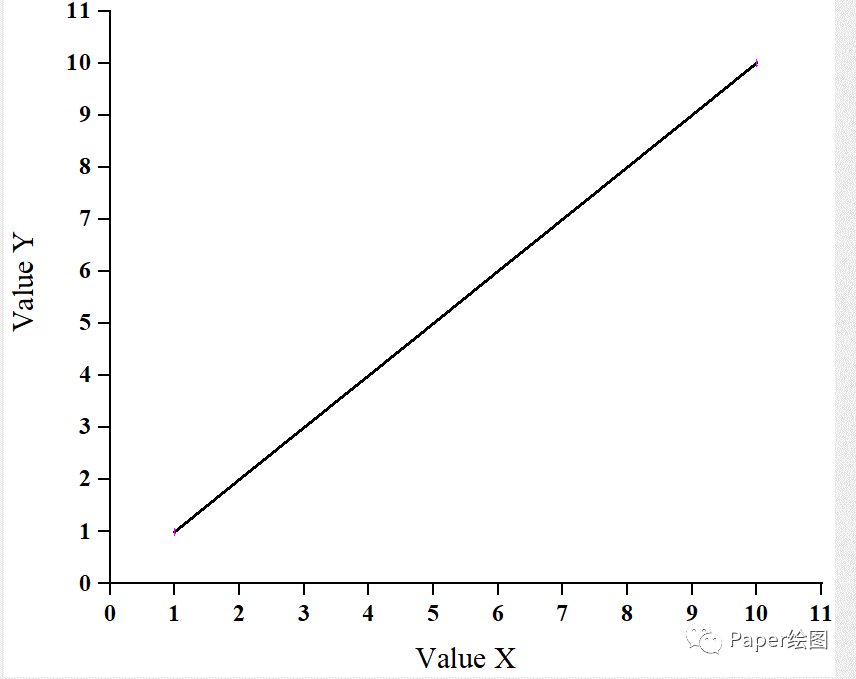

Origin是一款非常强大的绘图软件,可以来做各种科研用图。但是如果你想计算曲线下面积怎么办?怎么使用Origin来做呢?下图就是一条简单的直线,我们通过Origin的积分工具,就可以计算出其曲线下面积。

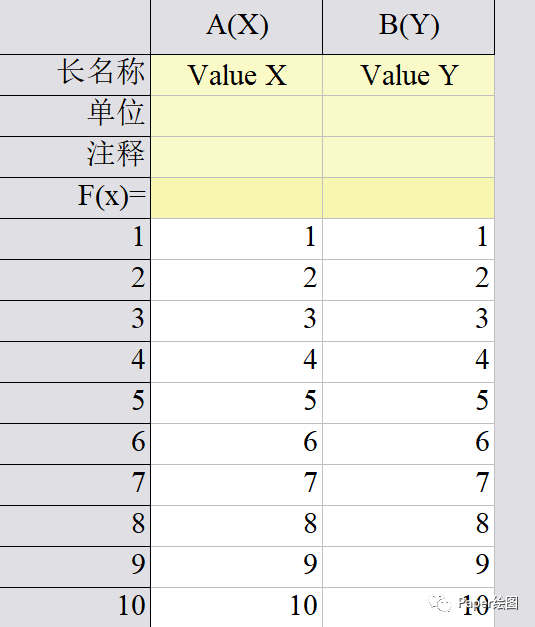

1. 打开软件,我们首先输入一组数据,用来演示如何计算

如何利用Origin计算曲线下面积

2. 点击折线图或者面积图进行做个图先

点击折线图或者面积图进行做个图先

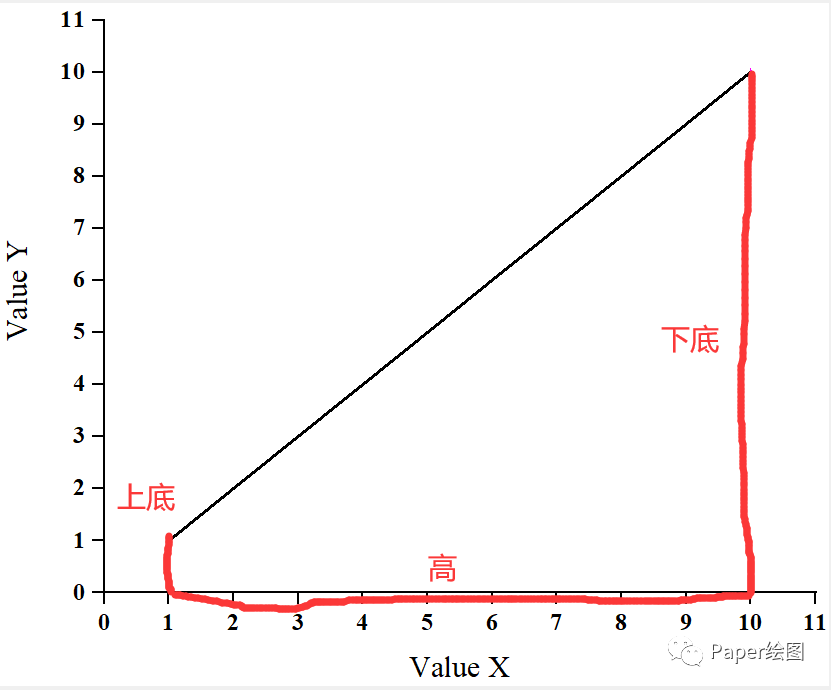

3. 对于该图的曲线下面积怎么计算呢,其实就是梯形的面积计算公式(上底+下底)*高/2,我们手工计算就是(1+10)*9/2=49.5。

该图的曲线下面积计算

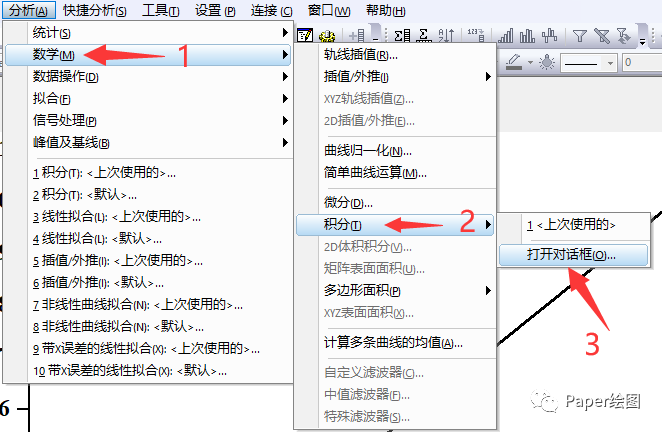

4. 那我们用Origin计算一下,点击菜单栏-分析-数学-积分-打开对话框

点击菜单栏-分析-数学-积分-打开对话框

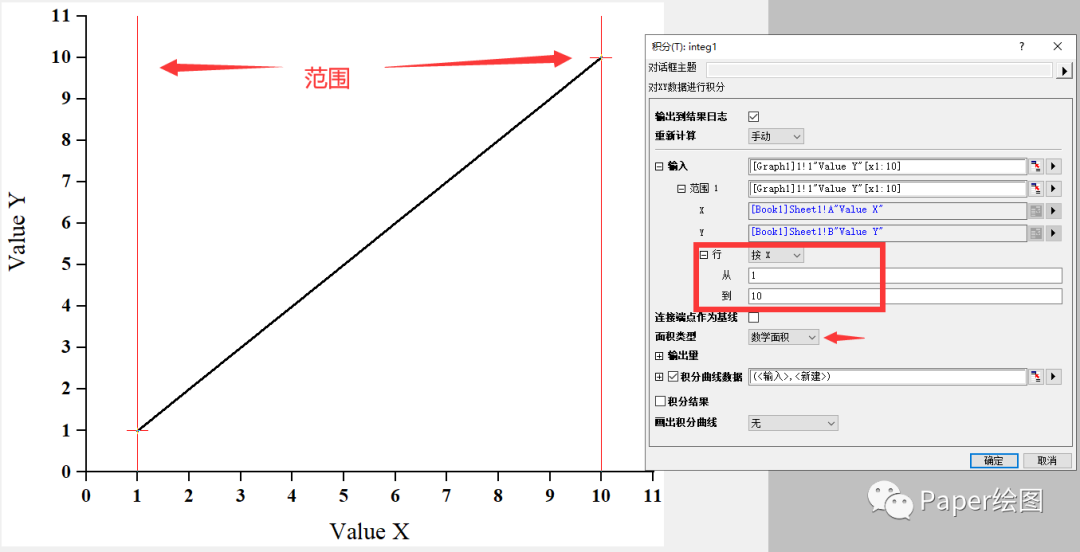

5. 选择按照X,然后填入范围,这里我们想计算整段的面积,就可以选择1到10,然后选择数学面积

选择数学面积

6. 最终输出结果中,我们就可以看到积分的面积了,和我们手工计算的相同

最终输出结果

7. 对于其他的曲线,都可以使用此方法进行计算。怎么样,赶紧来试试吧
