如何提高Ni60合金粉耐磨涂层的韧性?

2019-11-04新闻资讯

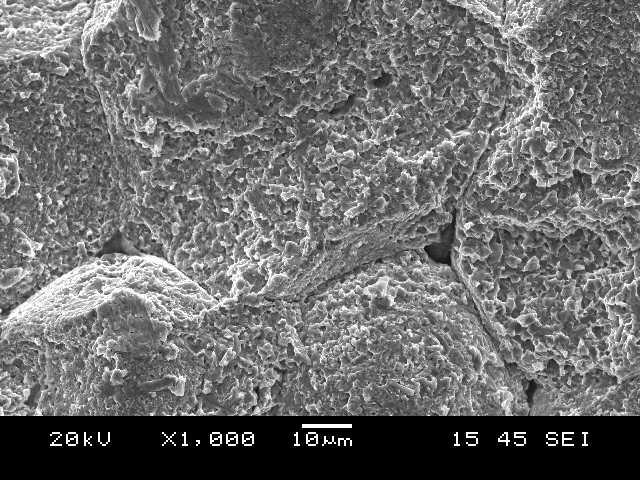

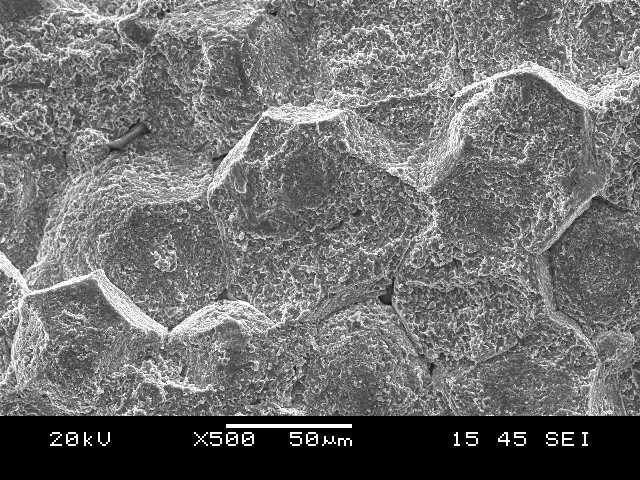

由于Ni60涂层的耐磨性,想到用粉末冶金的方法制作涂层,就是把Ni60合金粉预涂敷在金属基体上,随后进行烧结(900℃),因为该过程中粉末是不熔化得,因而不同于堆焊和喷焊等。发现的一个主要问题是使用此方法制备的耐磨层虽然硬度能够达到HRC 60,但是韧性非常差,断口SEM发现粉末颗粒并没有完全粘结在一起(如图),粉末轮廓非常明显。我想可能是烧结温度低的原因,但是它的熔点就是970℃,我不能超过它啊~~

现在想调整粉末的成分,因为其中Si的注意用主要是降低熔点和脱氧造渣功能,而使用粉末冶金方法是不需要这个功能的,因此考虑降低Si含量甚至去掉Si。这样的话粉末熔点提高了,烧结温度也相应提高,然后粉末之间粘结得更充分。就是不知道这样会不会降低耐磨层的硬度?


设备推荐:https://www.optical17.com/product/metallurgical/


有个疑问,堆焊的方法,Ni60粉就能达到HRC60,而且用熔化的方法,与基体的结合也比较好,为什么要用烧结的方法?

是想粉末冶金的材料组织均匀,无偏析,无热影响区。而且堆焊方法制备的耐磨层厚度会受限制,一般都得经过多道多次堆焊,无法保证成分和性能的均一..
