焊缝处断裂出现很多夹渣,是否是断裂原因?

2018-11-27技术资料

前篇回顾:热压烧结时金属流出怎么解决?

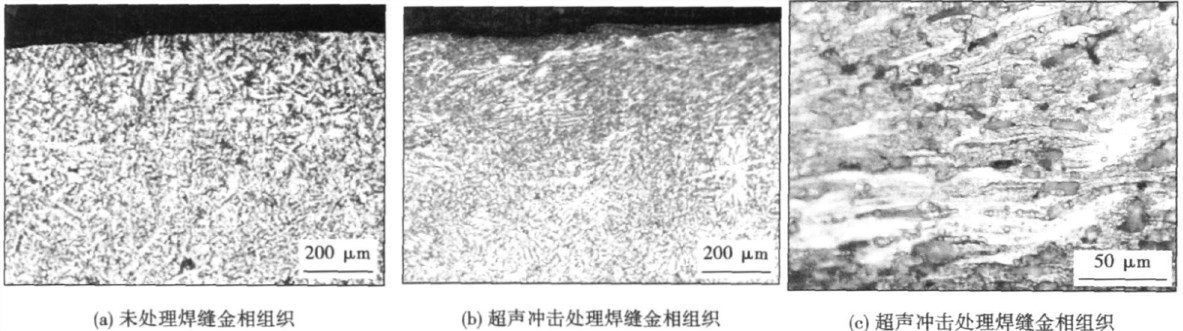

焊缝断裂金相组织

一个对接焊缝,在熔池中间断裂了,断口和截面金相都证实有很多夹渣(Ti, Si等),由于断口表面严重氧化和二次磨蹭(某种原因,断掉之后半年后才看到断口),有用的信息比较少,没有发现明显的裂纹源,裂纹的扩展方向也很难判断,有什么好主意?

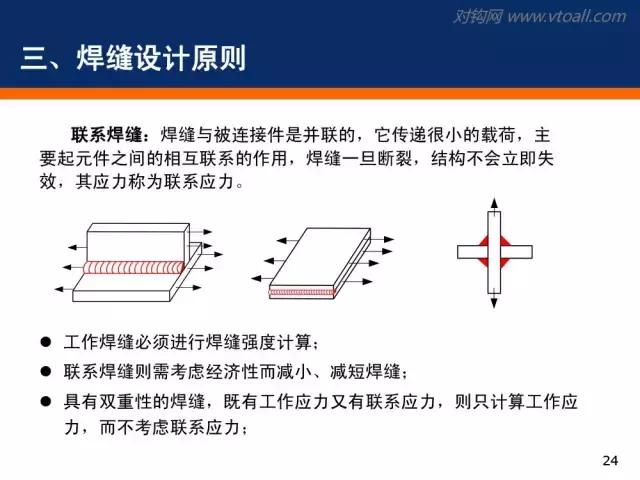

焊缝设计原则

如果夹杂较多,应该就是因为夹杂原因断裂的,如果断口损伤较严重,你可以重新进行实验啊,断裂时有时候裂纹源不一定在边缘区域,可能在试样中间,也可能有多个裂纹源,所以不好找到。裂纹扩展方向的问题,你可以观察断口表面的裂纹形状,用体式显微镜照组照片,观察一下裂纹的形状,可能会有所发现。

如果平行于焊接方向断裂,极有可能使热裂纹,是由柱状晶结晶把杂质元素推向中心形成低熔点共晶物造成的

光说断裂没有任何实际意义。根本就没明白要干什么。是想通过断口分析找到个大概的断裂原因?还是什么其他的目的呢?首先,是怎么断的?自己放在一边就断了?肯定是是受了载荷呀。那就先把载荷的形式拿出来说说了。其次,别说已经看见很多夹渣了。就算夹渣的量很少,断裂也必然与它们有莫大的关系。再次,要找裂纹源就先找放射性条纹,这些条纹汇聚的地方就是裂纹启示的地方。最后,建议把图发上来,要不大家这么猜来猜去有个什么劲呀,
