热压烧结时金属流出怎么解决?

2018-11-26技术资料

相关回顾:含碳0.2的钢淬火后马氏体中的白色组织是什么?

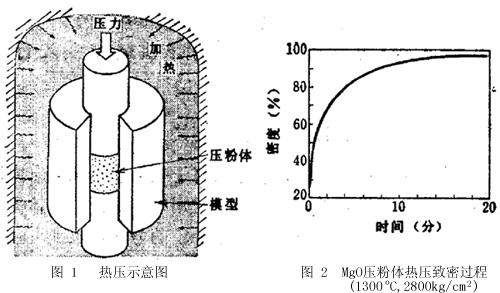

做关于mgcu2laves相,遇到一些问题:

  1. 热压温度怎么确定,mgcu2熔点在797度
  2. 先尝试性做了几组热压烧结,烧结参数为 温度700度 热压时间1h,压力20MPa,最总获得样品只有2mm,大多数试样都流出来了(配粉料为20g,冷压成直径25mm,厚度为7-8mm之间),不知道有没有热压的,遇到这问题怎么解决。是不是温度的问题。但降低温度 烧结完试样也只有3mm.

热压时有压力,金属都从模具间隙里挤出来了 以前做的时候烧结参数都是 温度700度 热压时间1h,压力20MPa

应该确定一下 金属是渗出来的还是留出来的。烧结TC4钛合金热处理组织图片

热压时有压力,金属都从模具间隙里挤出来了

以前做的时候烧结参数都是 温度700度 热压时间1h,压力20MPa

可以试试减小压力。我最近也在做热压试验

感觉温度高了,或压力大了。加热700摄氏度,如果再加压的话,金属里面的温度一定超过700了,超过熔点就流出来了,就算没有熔化,这么高的温度这么大的压力,粉末成块后,那塑性得多好啊,跟面团似的,一挤就出来了。能不能减少时间试试?最好让它刚成块后就结束,不给它往外挤的时间。还有就是磨具缝隙也有点大吧。

温度高,金属材料的塑性也会提高。楼主的试验有两种可能:
1. 如果只是单相Cu2Mg,热压的温度达到熔点~88%,20MPa的压力会造成很强的塑性变形(也不排除超塑变形);
2. 如果粉末混合不均匀,有可能会形成比Cu2Mg熔点低的组织,比如共晶,700oC就很高了。
所以,要么热压温度,要么降低压力。个人建议适当降低温度,看看试样组织,再决定后面热压的工业参数。

单个熔点低的话也会出现这种情况的。

可以试试减小热压或者是 缩短加热。

你烧结到700摄氏度是测试温度吧 实际温度应该已经超过700摄氏度了  所以融化了。
