取向硅钢表面的涂层如何彻底去除又不增加残余应力?

2018-11-02技术资料

前篇回顾:铸造与铸锭有什么区别?

取向硅钢是采用冷轧和热处理技术得到具有(110)<001>织构(戈斯织构)的铁硅合金。也称冷轧变压器钢,是一种应用于变压器(铁芯) 制造行业的重要硅铁合金。它的生产工艺复杂,制造技术严格,主要分为普通取向硅钢(CGO) 和高磁感应取向硅钢( HiB) 。取向硅钢是1930年美国的高斯( N. P. Goss) 首次发现的。

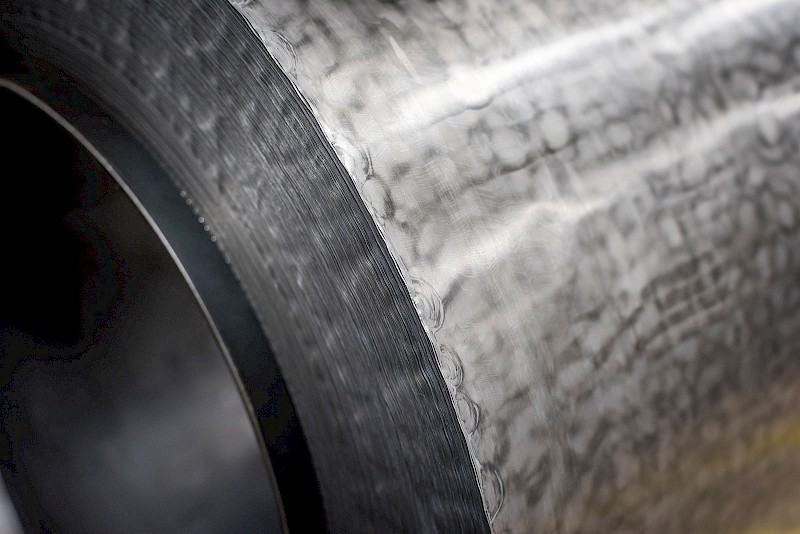

取向硅钢


应用最多的取向硅钢,多以带卷形式供货,其表面涂以绝缘层,借以在基体钢带中产生拉应力,从而进一步降低铁损值。冷轧带材表面平整,有好的冲片性能和高的铁芯填充系数。

取向硅钢的金相组织

金相显微镜拍摄的取向硅钢金相组织

取向硅钢金相组织图片

取向硅钢金相组织图片

金属材料涂层分析显微镜推荐:三目金相显微镜

Q:

我现在想用x射线应力测试仪测硅钢边缘的残余应力,但是表面有涂层的话测的就很不准,所以要去掉涂层,但又不能增加残余应力,所以机械打磨的方法就行不通了,因此用化学腐蚀的方法去掉涂层比较好。令我头疼的是我不知道这涂层是什么成分,查文献貌似有MgO还有其他的,我用浓盐酸和稀盐酸都腐蚀不掉,有人知道取向硅钢表面涂层成分和腐蚀方法吗?

A:

硅钢涂层有很多种,有机的,半有机的等等,你先看一下什么涂层

取向硅钢一般有两层涂层~最外面那层有有机的、半有机的等等~你提及的MgO那层是里面那层~已经经过热处理与硅钢本身有反应过渡区的吧?

取向硅钢表面有硅酸镁底层,外层是硅酸盐与磷酸盐复合涂层。要除掉,用HF酸。
