低合金钢透射电子显微镜衍射斑分析铁素体和奥氏体

2018-09-27技术资料

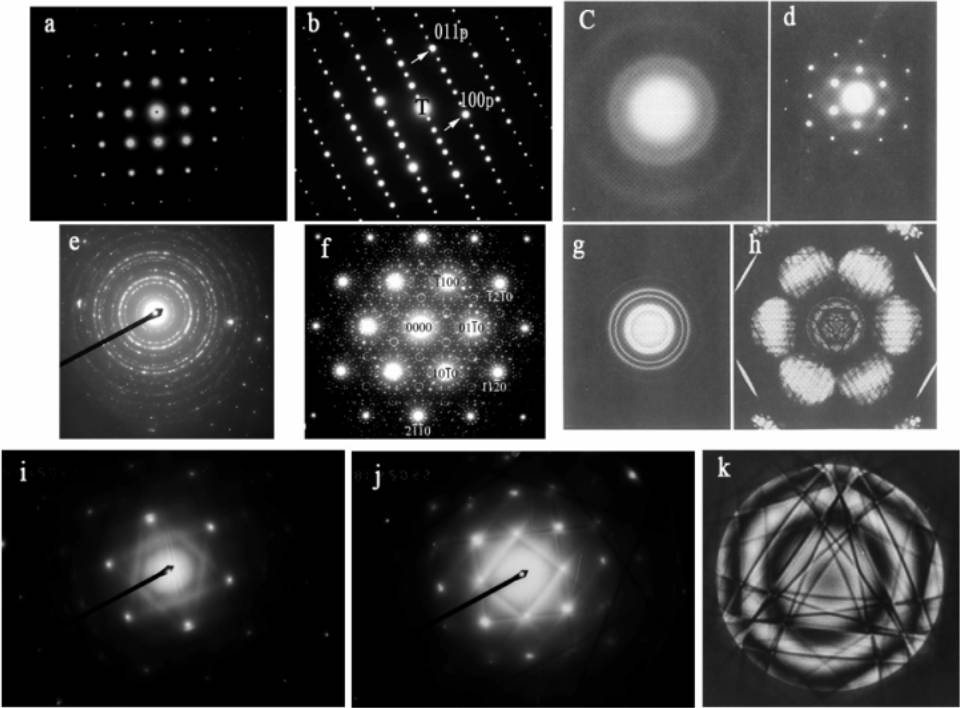

透射电子显微镜的衍射斑

相关回顾: 合金中金属成分含量检测哪里检测比较准确?

Q:

对经过850C退火后的低合金钢进行快冷处理。冷却后组织的的衍射光斑有的呈正三角形,有的呈平行四边形。是不是呈正三角形的是残余奥氏体的衍射光斑呢?另外,到底如何有效区分奥氏体和铁素体的衍射光斑?

A:

奥氏体与铁素体的衍射斑点与三角形和平行四边形无关,与透射束的方向即晶带轴有关。铁素体为体心立方,奥氏体为面心立方,衍射斑点分布不一样,看看x射线衍射的书吧

带轴,然后打衍射。
奥氏体晶胞大,晶面间距大,所以衍射光斑距离小,铁素体的相反。。
我没做过奥氏体的,说的不一定对,希望高手补充。

一个是体心立方,一个是面心立方,找好了晶带轴,区别会很明显的!

衍射斑点的点阵是对应的正空间的晶格点阵的倒易点阵
铁素体为体心立方,其对应的倒易点阵为面心立方,不管你得到的是哪个晶带轴,其肯定是倒易点阵中的一个平面,用手绘出倒易点阵就能看出,
同样奥氏体为面心立方,其对应倒易点阵为体心立方,不管你得到的是哪个晶带轴,其肯定是倒易点阵中的一个平面,衍射斑点分布不一样
这些东西在一般的电子衍射和XRD的书籍上都有,对于立方的晶体结构,很容易理解的
