如何测定脱碳层深度?

2016-10-27技术资料

脱碳层深度测定

现在,我们单位参加中实国金的测量审核,NIL MA010 钢的脱碳层深度测定。要求测量总脱碳层深度和完全脱碳层深度。
显微镜观察,脱碳层连续过度,界限不是很明显,请高手帮忙看看我们界定的是否合理?非常感谢!在线等!
附100X金相照片。
另外,这种测量审核,能跟组织单位沟通一下吗?

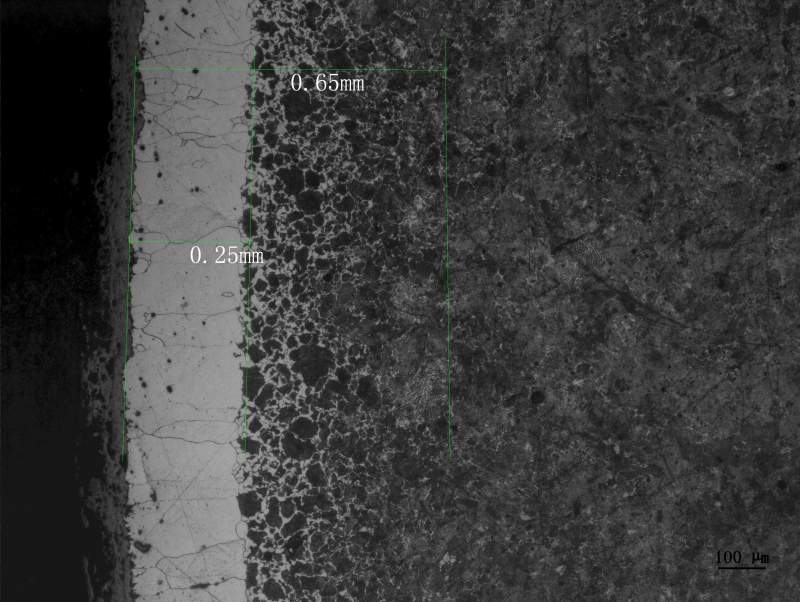

100×照片

虽然不是你那个钢的,给你个标准参考一下:


从你的100X的图片可以看出:完全脱碳层深度=0.25mm,总脱碳层深度个人觉得应该测量到该钢的平均含碳量处。


平均含碳量处确定可以有两种方法:
1、金相法:从表层测量到组织没有明显区别的距离,可测5点取平均值,如果过渡层与基体较难以分辨时,可以提高放大倍数来确定界限,然后在100X下测量。
2、硬度法:可以用硬度计从表层测量到硬度没有明显区别的距离,来确定界限,可测5点取平均值。
具体方法可以合同中的具体要求来约定。


标准我是知道,但是具体到我这张图,我的界定是否合适呢?你能把总脱碳层深度在图片上帮我标注一下吗?

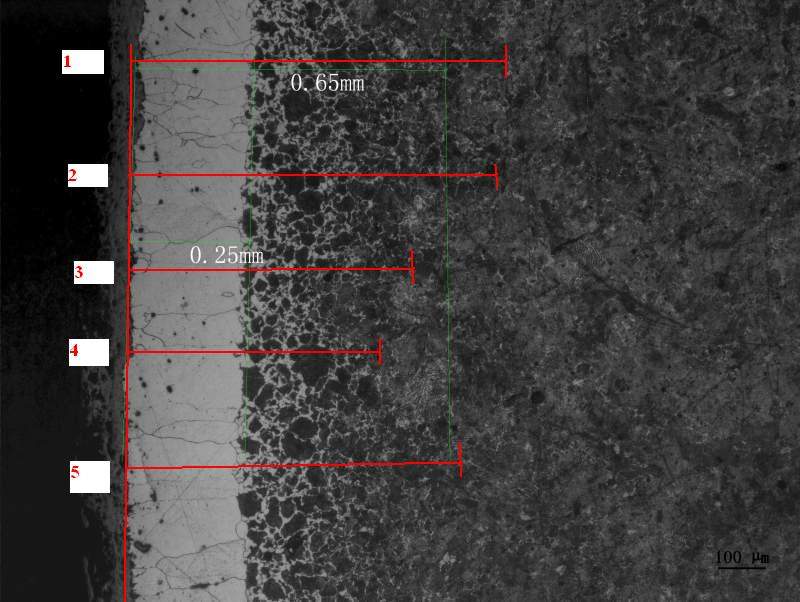

取5点的平均值。

金相法的缺点就是肉眼比较难清晰地观察到微脱碳层的与基体的边界,我个人认为比较准确的方法是在扫描电镜下,在边界做个面扫,看元素分布,或做几个线扫,看碳元素在断面上的分布,从边界到基体的碳元素分布是逐渐升高的曲线,从曲线上可以判断出微脱碳层的边界。


中实国金的测量审核一定要找到最大的全脱碳层,报该点的深度,这个东西过不过是个统计数据,个人认为有着一定的运气成分,祝你好运
请问你以前参加过这种测量审核吗?还有没有其他经验帮忙介绍一下,比如有没有什么办法能和他们沟通一下?
