面阵相机六大工作模式

2016-07-21技术资料

面阵相机作为工业相机的一个类别,在机器视觉应用中也是很广泛的。可以短时曝光,利于抢拍动态景物,当然也可以拍静态景物。对于面阵相机的工作模式也是多样化的,下面您就和中国机器视觉商城(www.china-vison.com.cn)一起,看看各种工作模式的具体要求和优点都有哪些。

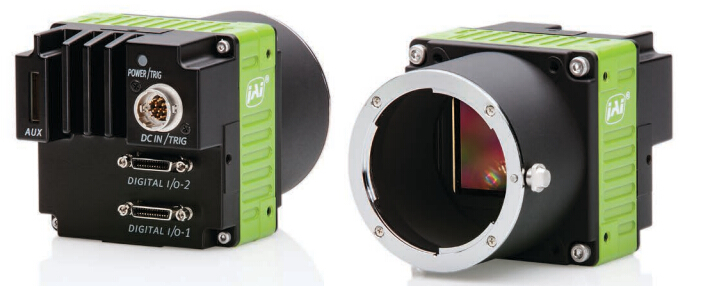

面阵工业相机 的图像结果

1、 连续模式

(1) 曝光时间不超过传输时间

(2) 帧速率独立于曝光时间不变

(3) 内部曝光控制

2、伪连续模式

(1) 曝光时间可以超过传输时间

(2) 帧速率等于(曝光+传输)时间的倒数

(3) 传输数据量大时采用

3、触发模式

(1) 内部曝光控制

(2) 外部触发

(3) 有一段延时才会获取图像

4、异步复位模式

(1) 要求处于异步工作模式下

(2) 无延迟得到当前图像

(3) 采集卡送给相机曝光信号

5、可编程控制模式

(1) 外部曝光控制

(2) 相机控制延迟时间

(3) 可编程控制曝光时间

6、长时间积分模式

(1) 外部或内部曝光控制

(2) 曝光时间长于传输时间

(3) 相当于多图累加,增加亮度,凝胶、暗室操作多用

介于上述面阵相机的各种工作模式,都有着各自的应用优势,对于机器视觉系统的应用也有着极大的促进作用。
