工具显微镜主要用途

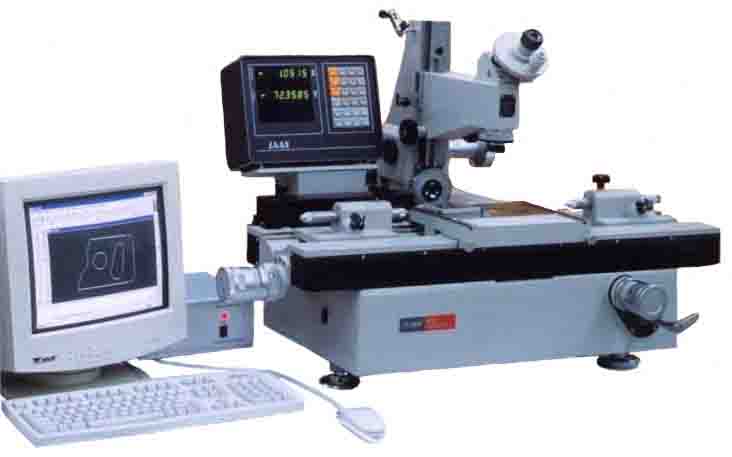

工具显微镜是一种最基础的精密光学测量仪器,仪器备有多种附件。并配备不同的放大倍率,以便对微小工件也能作精确的测定. 大型工具显微镜为工厂、科学调研机构及高等院校的计量部门广泛采用的一种多用途的计量仪器。作为工具制造厂产品鉴定的基本工具,也适用于其它精密机械制造厂,科学调研单位及学校等,供生产或科学调研之用。

主要功能:

  1. 检定样板、样板刀、冲模和凸轮的形状
  2. 测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹形状(齿面圆整性、平坦性、平直度等)。
  3. 测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角、各种样板铣刀和各种形状的样板的轮廓角等。
  4. 采用光学定位器测量内孔和各种槽的宽度。
  5. 采用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形之间的距离等。
  6. 采用圆弧轮廓目镜,可方便精确地测量半径0.1-100mm的圆弧尺寸。
