为什么圆柱形样品电解抛光沿轴线方向产生细长沟槽?

2021-07-18新闻资讯

上一篇:金属相变微观过程的情况是怎么样的?

原标题:圆柱形样品电解抛光产生轴向的沟槽

个圆柱样品,直径10mm,长度130mm,40Cr钢,调质;所用的电解液是:240ml水 + 420ml 磷酸(85%) + 340ml 硫酸;电流密度:0.1-0.2A/cm2,(A.S.T.M. E1558-99)

抛光完表面呈银灰色,但是存在沿轴线方向的细长沟槽,(如附图所示,其中上下方向的是机加工的痕迹,左右方向是电解抛光产生的)深度约几个微米,是什么原因?

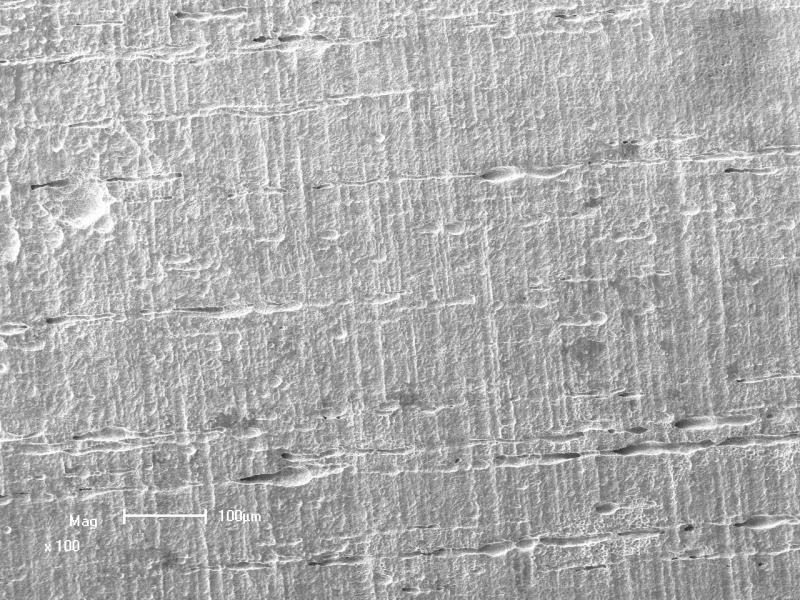

电解抛光产生的轴向沟槽(左右方向的痕迹是抛光产生的,上下方向是机加工留下的)金相显微镜拍摄

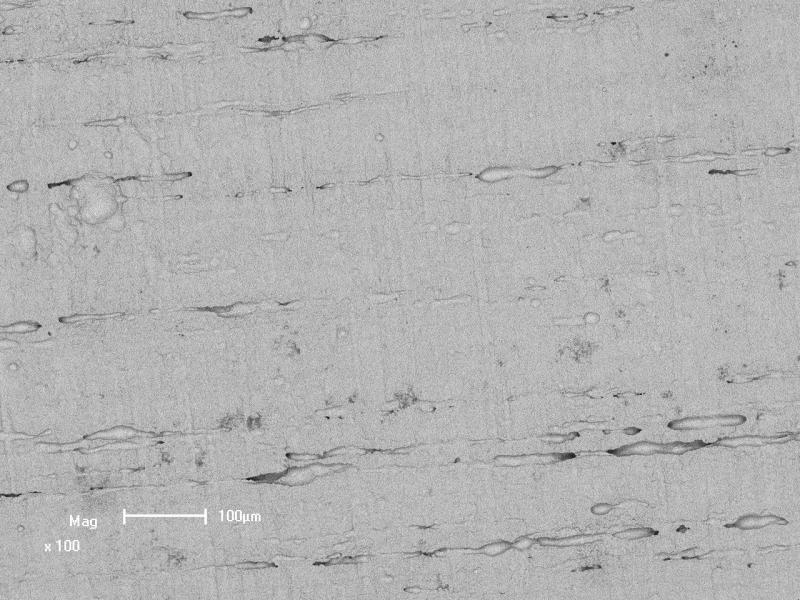

上图的背散射

背散射电子成像(Back scattered Electron Imaging,简称BSE)是依托扫描电镜的一种电子成像技术,它的成像原理和特点非常适合用来研究那些表皮尚存的各类笔石标本,是二次电子成像(SEM)无法替代的。当前BSE图象显示了许多以往其他途径无法观察到的笔石微细结构,特别是笔石复杂的始端发育特征,结果验证了Psigraptus jacksoni的二分岔式和Rhabdinopora flabelliformis parabola的四分岔式原始分枝的观点,显示它们都具有Zui原始的等。

背散射电子成像的衬度是由于原子序数的不同引起的,所以背散射电子一般用于区别不同的相,用来看金相试样的不同区。

你用的是什么型号的电解抛光机呢?是不是抛光机的问题

只是一个电源,然后就是自己准备的电极了,请问你的问题怎么解决的呢?我也在做这方面处理
