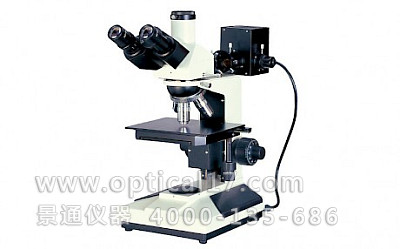

XTL-2003A正置落射金相显微镜
XTL-2003A正置落射金相显微镜

XTL-2003A正置落射金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1764
产品型号
XTL-2003A正置落射金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通显微镜报价网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证 XTL-2003A正置落射金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、仪器用途说明:

XTL-2003系列正置金相显微镜适用于对不透明物体进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有图像清晰、衬度好,操作方便等特点,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

二、仪器性能特点:

  • 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。

  • 粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。

  • 6V 20W卤素灯,亮度可调。

  • 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。

三、仪器标准配置:

型号

XTL-2003A

XTL-2003B

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片) PL 5X/0.12

长距平场消色差物镜(无盖玻片) PL 5X/0.12

长距平场消色差物镜(无盖玻片) PL L10X/0.25

长距平场消色差物镜(无盖玻片) PL L10X/0.25

长距平场消色差物镜(无盖玻片) PL L40X/0.60

长距平场消色差物镜(无盖玻片) PL L20X/0.40

长距平场消色差物镜(无盖玻片) PL L60X/0.75 (弹簧)

长距平场消色差物镜(无盖玻片) PL L40X/0.60

长距平场消色差物镜(无盖玻片) PL L60X/0.75 (弹簧)

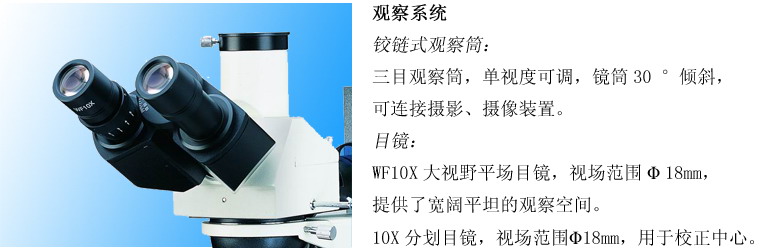

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

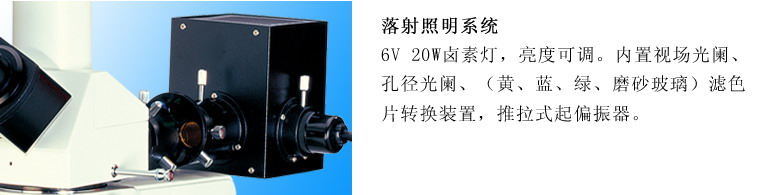

落射照明系统

6V 20W,卤素灯, 亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

调焦机构

粗微动同轴调焦, 微动格值:2μm, 粗动松紧可调,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

五孔(内向式滚珠内定位)

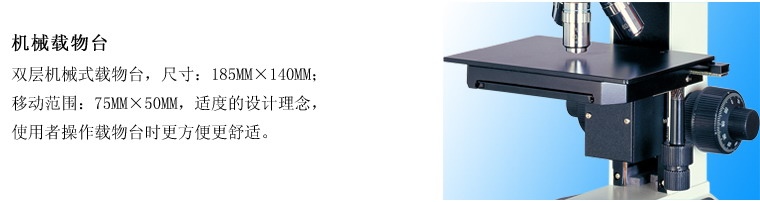

载物台

双层机械移动式 (尺寸:185mmX140mm,移动范围:75mmX50mm)

四、仪器细节说明图:

XTL-2003A正置落射金相显微镜
XTL-2003A正置落射金相显微镜
XTL-2003A正置落射金相显微镜

XTL-2003A正置落射金相显微镜

五、仪器选购配件:

名称

类别/技术参数

目镜

大视野 WF16X(Φ11mm)

分划 10X(Φ18mm) 格值0.1mm/格

物镜

长距平场消色差物镜(无盖玻片) PL L 50X/0.70

长距平场消色差物镜(无盖玻片) PL L 80X/0.80

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)

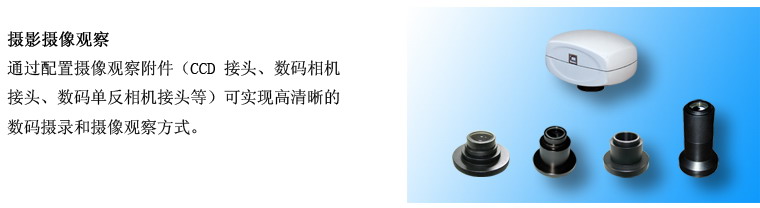

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1带USB和Video输出

DV-2带USB输出

DV-3带Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)
