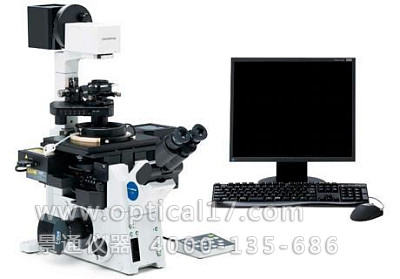

IX73倒置生物显微镜
IX73倒置生物显微镜
  • 2013072118431145_old.jpg

IX73倒置生物显微镜

工程师支持
品牌
MicroDemo
产品编号
2155
产品型号
IX73倒置生物显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通显微镜报价网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证IX73倒置生物显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

产品特点:
★ 人性化设计,舒适便捷高效

★ 前置聚光镜

旋钮使用聚光镜位置固定梢和前置控制旋钮可以取下聚光镜,并轻松重置Koehler照明。

★ 一键式操作

通过IX83触摸屏或半电动IX73控制器可实现一键式操作所有观察方法部件的转换,甚至孔径光栏的调节。IX83触摸屏还可一键式寻找焦平面的操作。

★ 层式光路结构

IX73根据用户需要可根据应用灵活配置单层光路和双层光路,加上其它显微镜部件,能够实现多种成像技术。从长时间的序列成像和其它所需的前沿技术到临时的文件记录。适用的模块包括:荧光滤色片转盘、侧端口、物镜倍率变换器等。模块安装方便,使用户能够构建一个简单的独特灵活系统。

★ 卓越画质,精确成像

★ 高NA物镜

高NA相差复消色差物镜(UPLSAPO100×OPH,PLAPON60× OPH)能够实现高精确度观察,即使是在同时进行的相差观察和荧光观察过程中,也不必再更换物镜。

高NA硅油物镜(UPLSAPO30×S和UPLSAPO60×S)使用硅油作为中间介质,其折射率(ne≈1.40),接近于活细胞组织的折射率(ne≈1.38),更有利于活细胞时间序列成像的正常观察。

★ HeLa细胞

★ 荧光复眼设计

使用复眼透镜使荧光照明均匀化,即使对中不好,对于整个荧光照明的均匀性影响几乎没有,荧光成像更加准确。

★ 新式XY载物台和Z轴

IX3系统采用了新型的机架式样和聚焦驱动设计,增强了硬度,减少了震动和热的冲击。在X轴、Y轴和Z轴保证了所需的位置,从而可以获得可靠的延时成像。IX3-SVR手动载物台拥有顺畅的定位系统。用户可根据需要固定具体位置或移动范围,即使添加试剂时或小皿从载物台取下时或不小心碰触,都可以重新定位细胞的准确位置。
带Z驱动导轨的悬臂结构设计靠近物镜转盘,可以防止热漂移,从而增加了Z轴位置的准确性。

★ 编码部件

具备编码型物镜转盘、荧光激发块转盘和中间放大倍率转换器部件,随意的变换操作的信息全部被软件记录并与图像数据一起保存。使用LED光源还具有光强管理功能。

★ 废液收集盘

物镜转盘下方的收集盘防止了液体溅洒等污染情况频繁损伤显微镜,并简化了维护保养。

★ 更换光路部件简单高效

多种可选部件就像卡式盒一样方便的插入拔出,即使是用户自己也可完成,以方便应对各种不同应用。

结构

倒置显微镜的构造主要分为三部分:机械部分、照明部分和光学部分。

机械部分

⑴镜座:是显微镜的底座,用以支持整个镜体。

⑵镜柱:是镜座上面直立的部分,用以连接镜座和镜臂。

⑶镜臂:一端连于镜柱,一端连于镜筒,是取放显微镜时手握部位。

⑷镜筒:连在镜臂的前上方,镜筒上端装有目镜,下端装有物镜转换器。

⑸物镜转换器(旋转器):接于棱镜壳的下方,可自由转动,盘上有3-4个圆孔,是安装物镜部位,转动转换器,可以调换不同倍数的物镜,当听到碰叩声时,方可进行观察,此时物镜光轴恰好对准通光孔中心,光路接通。

⑹镜台(载物台):在镜筒下方,形状有方、圆两种,用以放置玻片标本,中央有一通光孔,我们所用的显微镜其镜台上装有玻片标本推进器(推片器),推进器左侧有弹簧夹,用以夹持玻片标本,镜台下有推进器调节轮,可使玻片标本作左右、前后方向的移动。

⑺调节器:是装在镜柱上的大小两种螺旋,调节时使镜台作上下方向的移动。

①粗调节器(粗螺旋):大螺旋称粗调节器,移动时可使镜台作快速和较大幅度的升降,所以能迅速调节物镜和标本之间的距离使物象呈现于视野中,通常在使用低倍镜时,先用粗调节器迅速找到物象。

②细调节器(细螺旋):小螺旋称细调节器,移动时可使镜台缓慢地升降,多在运用高倍镜时使用,从而得到更清晰的物象,并借以观察标本的不同层次和不同深度的结构。

照明部分

装在镜台下方,包括反光镜,集光器。

倒置显微镜照明

⑴反光镜:装在镜座上面,可向任意方向转动,它有平、凹两面,其作用是将光源光线反射到聚光器上,再经通光孔照明标本,凹面镜聚光作用强,适于光线较弱的时候使用,平面镜聚光作用弱,适于光线较强时使用。

⑵集光器(聚光器)位于镜台下方的集光器架上,由聚光镜和光圈组成,其作用是把光线集中到所要观察的标本上。

①聚光镜:由一片或数片透镜组成,起汇聚光线的作用,加强对标本的照明,并使光线射入物镜内,镜柱旁有一调节螺旋,转动它可升降聚光器,以调节视野中光亮度的强弱。

②光圈(虹彩光圈):在聚光镜下方,由十几张金属薄片组成,其外侧伸出一柄,推动它可调节其开孔的大小,以调节光量。

光学部分

⑴目镜:装在镜筒的上端,通常备有2-3个,上面刻有5×、10×或15×符号以表示其放大倍数,一般装的是10×的目镜。

⑵物镜:装在镜筒下端的旋转器上,一般有3-4个物镜,其中最短的刻有“10×”符号的为低倍镜,较长的刻有“40×”符号的为高倍镜,最长的刻有“100×”符号的为油镜,此外,在高倍镜和油镜上还常加有一圈不同颜色的线,以示区别。

显微镜的放大倍数是物镜的放大倍数与目镜的放大倍数的乘积,如物镜为10×,目镜为10×,其放大倍数就为10×10=100。
