金相显微镜的成像原理

众所周知,放大镜是Zui简单的一种光学仪器, 它实际上是一块会聚透镜(凸透镜),利用它可以将物体放大。其成像光学原理如图1-1所示。

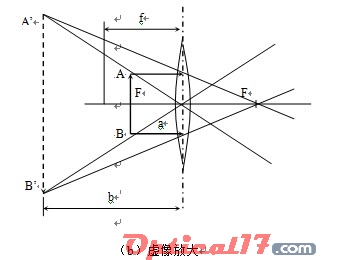

当物体AB置于透镜焦距f以外时,得到倒立的放大实像A′B′(如图1-1(a)),它的位置在2 倍焦距以外。若将物体AB放在透镜焦距内,就可看到一个放大正立的虚象A′B′(如图1-1(b))。映象的长度与物体长度之比(A′B′/AB)就是放大镜的放大倍数(放大率)。若放大镜到物体之间的距离a近似等于透镜的焦距(a≈f),而放大镜到像间的距离b近似相当于人眼明视距离(250mm),则放大镜的放大倍数为:N=b/a=250/f


图1-1 放大镜光学原理图
由上式知,透镜的焦距越短,放大镜的放大倍数越大。一般采用的放大镜焦距在10~100mm范围内,因而放大倍数在2.5~25倍之间。进一步提高放大倍数,将会由于透镜焦距缩短和表面曲率过分增大而使形成的映象变得模糊不清。为了得到更高的放大倍数,就要采用显微镜,显微镜可以使放大倍数达到1500~2000倍。
显微镜不象放大镜那样由单个透镜组成,而是由两级特定透镜所组成。靠近被观察物体的透镜叫做物镜,而靠近眼睛的透镜叫做目镜。借助物镜与目镜的两次放大,就能将物体放大到很高的倍数(~2000倍)。图1-2所示是在显微镜中得到放大物像的光学原理图。
