舜宇MX系列工业检测显微镜,MX-6R金相显微镜_金相显微镜

主要用于半导体硅晶片检测、LCD液晶屏检测、实验室材料分析及其他精密工程检测领域，可对样品进行明场、暗场及简易偏光观察。

性能特点

★	系统采用无限远平场消色差、长工作距、明暗场两用物镜，成像清晰、像面平坦
★	配备反射式柯拉照明系统，为不同倍率的物镜提供均匀充足的照明
★	正像三通观察筒，25°倾斜，极大的提高了观察的舒适性与操作的适应性
★	配备了6"带离合器机械平台，行程158*158mm，可快速移动
★	Zui佳人机学设计，高刚性镜臂，"Y"型底座，调焦机构采用前置式操作控制，粗微调同轴
★	光源采用宽电压数字调光技术，具有光强设定与复位功能
★	可选配摄影摄像装置、简易偏光装置、干涉滤光片、测微尺等附件，拓展应用领域

MX-6R主要技术参数

光学系统	无限远色差校正光学系统
物镜	无限远平场消色差，长工作距金相物镜（明暗场两用），5X、10X、20X、50X、80X
目镜	高眼点平场目镜，PL10X，线视场φ22mm 高眼点平场目镜，PL15X，线视场φ16mm
观察筒	正像，铰链式三目，25°倾斜，分光比：双目100%，三目100%
照明系统	反射式柯拉照明，明暗场切换，带简易偏光接口，12V/100W卤素灯，预置中心采用数字调光，具有光强设定与复位功能，带针孔光栏
调焦机构	粗微调同轴，带粗调上限位、松紧调节装置和随机限位装置粗调行程：33mm（焦后1mm），微调精度：0.001mm Zui大样品高度：32mm
物镜转换器	内定位、内倾式、五孔、明暗场两用物镜转换器
载物台	6英寸矩形，机械移动平台200mmX200mm，移动行程：158mmX158mm 低位同轴调节，带离合器控制手柄，可快速移动
机架	全新的人机工程学设计，高刚性镜臂，"Y"型底座，前置式操作控制
选购附件	摄影摄像装置、简易偏光装置、干涉滤光片、测微尺等

观察筒	正像观察筒，物的移动与像的移动方向一致，不会出现使用倒像观察筒时物像方向相反而产生的错觉。避免操作失误，提高工作效率。 1、铰链式观察筒，25°倾斜，视度调节（±5） 2、分光比：双目100%，三目100% 3、瞳距调节（54-75mm），无需筒长补偿
粗微动同轴调焦机构	1、采用新型导轨机构，粗微动同轴 2、低手位设计，操作舒适 3、带有粗调松紧调节装置和随机限位装置 4、调焦行程：33mm 5、调焦精度：0.001mm 6、Zui大样品高度：32mm
机械移动载物台	1、双层机械移动式，带离合器控制手柄，可快速移动 2、特殊材料制造、特殊工艺处理，耐磨耐腐蚀 3、低手位同轴调节手柄，操作更加舒适 4、6英寸矩形，移动行程：158mmX158mm 离合器控制手柄--通过离合控制，可以脱开手轮传动从而实现快速无阻移动，提高大面积样品检测时的移动效率
照明系统	1、12V/100W卤素灯，预置中心 2、90V-240V宽电压，旋钮式数字调光 3、具有光强设定与复位功能，用于特定观察或拍摄照片 4、反射式柯拉照明，带视场光栏与孔径光栏，均可调中心 5、推拉式针孔光栏，主要用于50X以上的物镜，观察高景深高对比度
物镜转换器	1、内定位内倾式、五孔明暗场两用物镜转换器 2、物镜的安装和操作更为便利 3、高精度制造，保证系统齐焦
偏光装置	1、选择简易偏光附件可以实现偏光观察 2、S-PO起偏镜，S-AN检偏镜

目镜
		1、PL10X目镜，标准视场数22mm。可安装各种测微尺或指针 2、超大视野，搜索更迅速，观察更容易 3、高眼点设计，使用者无需摘下眼镜。 4、目镜配有可翻叠的橡胶眼罩，有效防止外界光线干扰，同时也保护目镜
目镜	PL 10X/22（带防护罩）	PL15X/16	PL10X23T（视度可调）
视场数	22mm	16mm	23mm
备注	标准配置（可选配指针或测微尺）	选购	选购

物镜
1、无限远平场消色差，长工作距金相物镜（明暗场两用），提供优质图像 2、所有物镜都经过特殊工艺处理，延长使用寿命，保证图像长期清晰	类别	倍率	数值孔径（N.A.）	工作距离（W.D.）
	无限远平场消色差物镜（明暗场两用）	5X	0.17	12 mm
		10X	0.25	6 mm
		20X	0.40	5 mm
		50X	0.70	2 mm
		80X	0.80	1 mm

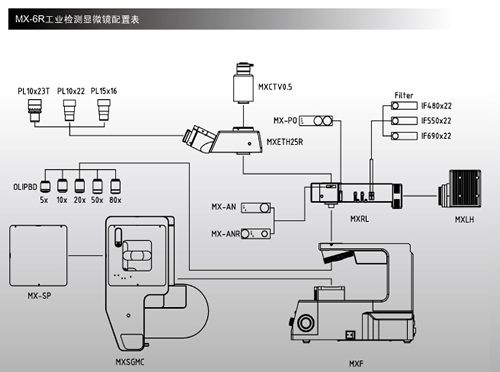

MX-6R工业检测显微镜配置表

序号	部件名称	整机型号	货号
序号	部件名称	MX-6R	货号
1	显微镜镜体	●	MXF
2	明暗场5孔物镜转换器	●	PI103C5BD
3	反射照明器	●	MXIL
4	离合式6英寸移动平台	●	SGMC6A
5	12V/100W卤素灯箱	●	LH100
6	25°正像铰链三通观察筒	●	ETH25R
7	物镜5x、10x、20x、50x、80x（明暗场两用）	●	OLIPBD5X/10X/20X/50X/80X
8	PL10X22高眼点平场目镜（带眼罩）	●●	PL10X22
	PL15X16高眼点平场目镜	○○	PL15X16
	PL10X23T高眼点平场目镜（视度可调）	○○	PL10X23T
9	电源线	●
10	12V/100W卤素灯（备用）	●
11	M3、 M4内六角扳手（各一）	●
12	防尘罩	●
13	操作手册	●
14	S-PO起偏镜	○	MX-PO
15	S-AN检偏镜	○	MX-AN
16	IF-G绿色滤光片	○	IF-G
17	IF-B蓝色滤光片	○	IF-B
18	IF-R红色滤光片	○	IF-R
19	0.1mm十字分划尺	○
20	网格板	○
21	0.01mm测微尺	○
22	C型1/2"摄像适配器	○	MXCTV0.5
23	数码相机适配器	○	MXDM

"●"为标准配置，"○"为选购配件
