一、产品概述

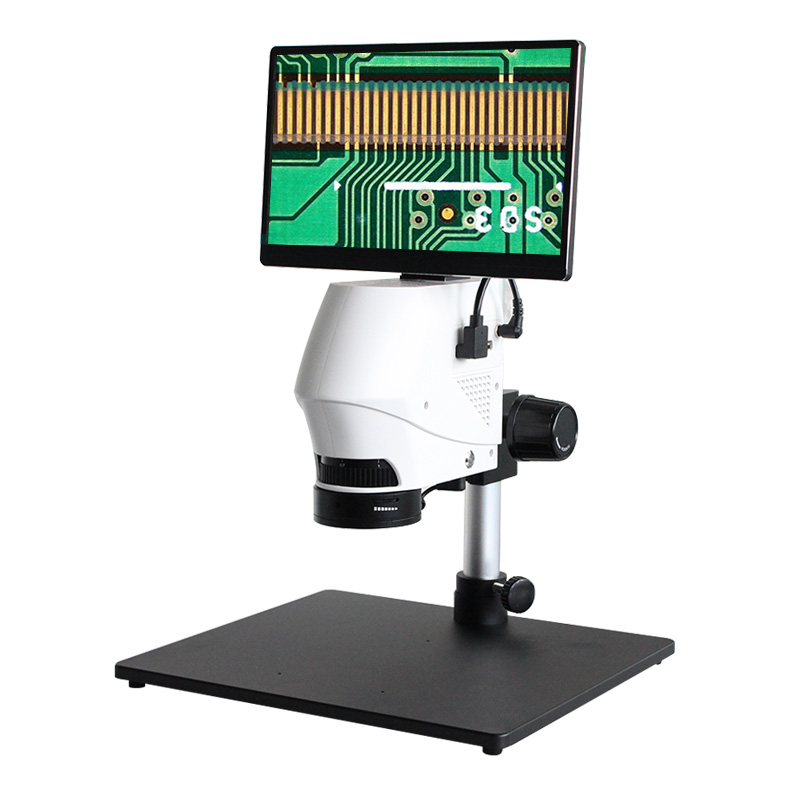

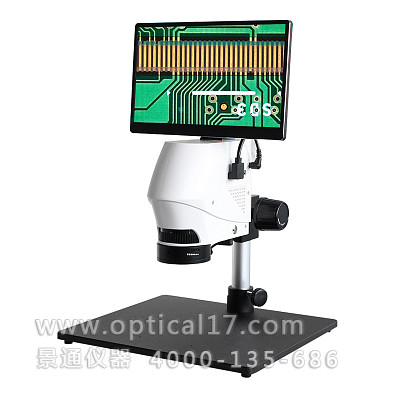

HVS-300P(1080P/60fps)一体数码显微镜自带11.6英寸IPS高清显示器,无需电脑,独立操作,上手简单,易于维护符合人体工学设计。内置测量系统,在观测样品过程中,可对目标进行二维尺寸测量和标注,测量数据可随图像一起保存,可设置画面实时显示比例尺。用于电子元器件、医疗行业、农业、塑料和橡胶行业、精密工程航空和汽车行业、生物研究学等等的表面观察。
二、性能特点
1、放大倍数连续可调7-45倍,电子放大17-110X(11.6英寸显示器下);
2、LED环形光源照明确保任何工作环境呈现清晰的图片质量,色温5500K;
3、60fps实时帧率输出成像,无延迟,针对电子元器件的缺陷在线检测提高效率。
三、显微镜参数
镜头 |
CCD接筒 |
0.5x |
物镜 |
0.7-4.5x齐焦定格定倍 |
|
放大倍率 |
17-110x(接11.6寸显示器) 32-210x(接21.5寸显示器) |
|
变倍比 |
1:8.3 |
|
工作距离 |
90mm |
|
传感器大小 |
1/3 |
|
分辨率 |
1920*1080 |
|
帧率 |
60fps |
|
图像输出 |
HDMI |
|
支架 |
底座尺寸 |
330*300mm |
材质 |
铝合金阳极氧化 |
|
立柱 |
高320mm,直径30mm |
|
光源 |
一体专用LED环形光源,亮度可调 |
|
功能 |
拍照 |
支持 |
录像 |
支持 |
|
测量 |
支持 |
|
图像比对 |
支持 |
|
电子放大 |
支持 |
|
十字线 |
支持 |
|
网格线 |
支持 |
|
宽动态 |
支持 |
|
电源 |
DC12V 2A |
|
选配件 |
物镜 |
0.5x缩小物镜、2x增大物镜 |
显示器 |
11.6、22、24英寸 |
|
透反射观察 |
底座带LED光源,亮度可调 |
|
移动平台 |
XY轴移动,台面大小:180*155mm,移动行程:75*55mm |
|
粗微调支架 |
方形立柱,粗微调同轴 |
|
横臂支架 |
横臂长度340mm |
