一、仪器的用途:

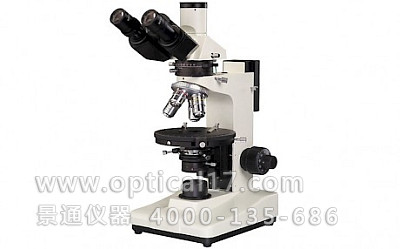

CPV-316系列透反射偏光显微镜是地质、矿产、冶金等部门和相关高等院校Zui常用的专业实验仪器。可供广大用户作普通偏光观察,正交偏光观察,锥光观察以及显微摄影,配置有石膏λ、云母λ/4试片、石英楔子等附件.透反偏光显微镜不仅可以观察透明的物质,还可以研究金属或非金属矿物的光学、物理、化学性质等,借以鉴定矿物。是研究透明或不透明物质不可少的高档偏光显微镜。
二、技术参数
1.目镜
类 型 |
放大倍数 |
视场(mm) |
平场目镜 |
10X |
Φ18 |
十字目镜 |
10X |
Φ18 |
2.物镜
类 别 |
放大倍数 |
数值孔径(NA) |
平场无应力消色差物镜 |
PL 4X |
0.1 |
PL 10X |
0.25 |
|
PL 20X |
0.40 |
|
PL 40X |
0.65 |
|
PL 60X |
0.85 |
3.观察头:三目, 倾斜 30°,瞳距调节范围:52—75毫米
4.物镜转换器件:四孔可调中心转换器
5.载物台: 圆形旋转载物台, 直径Φ150mm, 360° 等分刻度,游标格值6',中心可调,带锁紧装置。
6.中间镜筒: 内置检偏器, 可自由切换正常观察与偏光观察,90°旋转,带刻度,游标格值12'. 勃氏镜中心可调,附带石膏λ片、云母λ/4片、石英楔子补偿器。
7.反射偏光部分:a 起偏片可90°旋转;检偏片内置在中间镜简
b 照明光源:6V20W卤素灯,亮度可调
8.透射偏光部分:a 带起偏器、光栏的无应力阿贝聚光镜(数值孔径1.25),起偏器可360°旋转,有0、90、180 、270四个档位
b 照明光源:6V20W卤素灯,亮度可调
9.调焦部分:带限位和调节松紧装置的同轴共轨粗微动系统;微动格值 0.002mm
10.防霉部分:特有防霉系统
三、系统组成
电脑型偏光显微镜(CPV-316C): 1.偏光显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集)
数码相机型偏光显微镜(CPV-316D): 1.偏光显微镜 2.适配镜 3.数码相机
四、选购件
1.目镜:16X 20X 20X(十字划目镜) 2. 物镜:PL2.5 PL5X PL20X PL60X PL80X
3.高像素成像系统:200万或300万像素 4.偏光测量软件及分析软件
