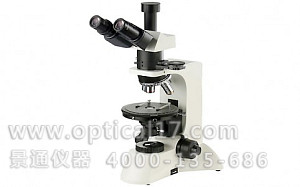

XP-63C科研级三目偏光显微镜采用优质的无限远光学系统和透射照明系统,配置有石膏入、云母1/4入试片、石英楔子和移动尺等附件,是一组具有完备功能和良好品质的偏光显微镜。可供广大用户进行透射单偏光观察,正交偏光观察,锥光观察。具有造型美观,视野宽阔,成像清晰,操作方便等特点。偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器,主要用于对各种透明的晶体、岩石、矿物以及具有双折射的物质进行观察和鉴定,广泛应用于地质、化工、医疗、药品等领域的研究与检验,也可进行液态高分子材料,生物聚合物及液晶材料的晶相观察,是科研机构与高等院校进行研究与教学的理想仪器。总放大倍数:40X-600X
◆性能特点:
1、系统采用了先进的无限远光学系统设计,提供了卓越的光学性能。
2、配置大视野平场目镜和无应力平场消色差物镜,视场大平坦清晰。
3、配有偏光装置和勃式镜,可进行单偏光、正交偏光、,锥光观察。
4、配置了石膏1λ、云母1/4λ、石英楔子,提供完备的偏光观察。
5、照明系统采用了带可变光栏聚光镜和科勒照明,镜下图像衬度好。
6、二路光路切换输出、一路用于观察、另一路可用于连接摄像装置。
◆典型应用:
1、矿相、纤维,2、淀粉、滑石粉、爽身粉, 2、药品、医疗,
3、液态高分子材料,生物聚合物、液晶材料 4、地质、化工。
由于该产品已进行多次功能升级和更新迭代,我们不保证XP-63C科研级三目偏光显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!
一、显微镜参数:
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野 WF10X(Φ22mm) |
02 | 分划目镜 | 分划目镜10X(视场数Φ22mm) 格值0.10mm/格 |
03 | 平场物镜 | 无限远无应力PL4X/0.10、10X/0.25、20X/0.40、40X/0.65(弹簧)、60X/1.25(弹簧) |
04 | 总放大倍数 | 40X-600X |
05 | 观察头 | 铰链式 三目观察头 30°倾斜 |
06 | 转换器 | 五孔(内向式滚珠内定位)(物镜中心可调) |
07 | 粗调调焦范围 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
08 | 载物台 | 旋转式载物台,直径Φ150mm,360°等分刻度,游标格值6′,中心可调,带锁紧装置 |
09 | 中间接筒 | 推入式勃氏镜,中心可调 ,λ,λ/4与石英锲补偿器 |
10 | 检偏器 | 可拆卸式检偏镜可作360°旋转,有0、90、180、270四个档 |
11 | 起偏器 | 推拉式可做360°旋转,带锁紧装置,并可移出光路 |
12 | 聚光镜 | 阿贝聚光镜N.A.1.25,带可变光栏,可上下升降 |
13 | 照明 | 光源采用6V/30W卤素灯,科勒照明系统 亮度可调、宽电压AC 85-265V输入 |
14 | 仪器重量 | 净重8.5公斤 毛重10.0公斤 |
15 | 仪器尺寸 | 仪器尺寸:25X38X47(cm ) 包装尺寸:40X32X59(cm ) |
二、目镜参数:
型号 T ype | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径 Tube diameter |
WF10X/22 | 10X | Φ22 | Φ30.2 |
三、物镜参数:
放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
4X | 0.10 | 2.75 | 19.80 | ∞ | 45 | 0.17 |
10X | 0.25 | 1.10 | 5.00 | ∞ | 45 | 0.17 |
20X | 0.40 | 0.70 | 8.80 | ∞ | 45 | 0.17 |
40X(s) | 0.65 | 0.42 | 0.66 | ∞ | 45 | 0.17 |
60X(s) | 0.80 | 0.35 | 0.45 | ∞ | 45 | 0.17 |
