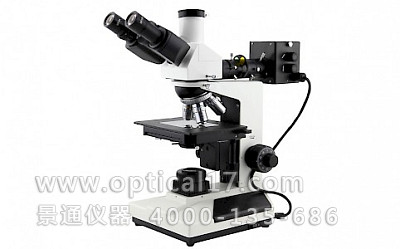

TMG-500正置透反射硅片检测金相显微镜
TMG-500正置透反射硅片检测金相显微镜

TMG-500正置透反射硅片检测金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1564
产品型号
TMG-500正置透反射硅片检测金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通显微镜报价网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证TMG-500正置透反射硅片检测金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途

TMG-500透反射(双色)正置金相显微镜配置透反射照明系统,长距平场消色差物镜(无盖玻片)、大视野

目镜和内置偏光观 察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。

性能特点

▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。

▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
▲ 透反射照明系统可同时照明物体,某些物体可以看到其特殊效果。
▲ 6V20W卤素灯,亮度可调。

▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影

二、标准配置:

型号

TMG-500

目镜

大视野WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L40X/0.60

长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧)

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(红,蓝,绿)滤色片和磨砂玻璃

调焦机构

粗微动同轴调焦, 微动格值:2μm, 粗动松紧调节,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

载物台

双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm)

透射照明系统

阿贝聚光镜 NA.1.25 可上下升降

(蓝,绿)滤色片和磨砂玻璃

集光器, 卤素灯适用

6V 20W 卤素灯,亮度可调

三、选购件:

名称

类别/技术参数

目镜

大视野 WF16X(Φ11mm)

物镜

分划 10X(Φ18mm) 格值0.1mm/格

长距平场消色差物镜(无盖玻片) PL L 50X/0.70

长距平场消色差物镜(无盖玻片) PL L 80X/0.80

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)

滤色片

黄滤色片

CCD接头

0.4X

0.5X

0.5X带分划尺,格值0.1mm/格

分析软件

1.二维测量软件

2.自动评级软件

四、系统组成

长工作距离硅片检测显微镜(电脑型) (CDM-500C): 1.显微镜 2.适配镜 3.高像素摄像头 4.计算机

长工作距离硅片检测显微镜(数码型)(CDM-500D): 1.显微镜 2.适配镜 3.数码相机
