由于该产品已进行多次功能升级和更新迭代,我们不保证SCCCD系列C接口显微镜冷CCD摄像头,半导体制冷USB2.0相机提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

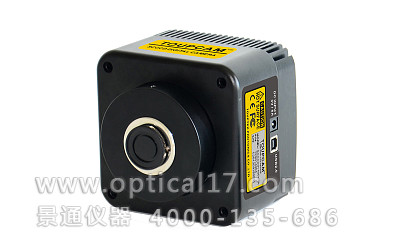

SCCCD:景通仪器的SCCCD相机采用半导体制冷技术(semiconductor cooling peltier chip technique)以确保索尼ExView HAD CCD或HAD CCD传感器(或图像拾取装置)工作温度在环境温度30度以下。SCCCD这一技术会大大提高图像的信噪比,降低图像噪声;
更进一步,SCCCD在全球首次采用集成热管散热器技术将热量传递到相机外壳散热片上,相比采用铜块接触导热技术,效率要高50%以上。散热片体积大,因此不需风扇,这样可以以确保相机稳定无振动。数据传输通过USB2.0快速传输协议接口实现。
SCCCD系列相机的分辨横跨140万~520万,随机附送ToupView高级图像处理软件。相机可用于弱光或荧光图像的拍摄,具有广泛的应用。
订购代码 | 传感器型号/尺寸 | 像素(μm) | G光灵敏度 暗电流 | FPS/分辨率 | 合并模式 | 曝光时间 |
---|---|---|---|---|---|---|
SCCCD05200KPA TP905200A | ICX655AQ(C) 2/3"(9.93x8.70) | 3.45x3.45 | 420mv with 1/30s 4mv with 1/30s | 4.3@2448x2050 10.5@960x720 | 1x1 | 0.22ms~60s |
SCCCD01400KPA TP901400A | ICX285AQ(C) 2/3"(10.2x8.3) | 6.45x6.45 | 1240mv with 1/30s 10mv with 1/30s | 15@1360x1024 | 1x1 | 0.12ms~240s |
SCCCD01400KMA TM901400A | ICX285AL(M) 2/3"(10.2x8.3) | 6.45x6.45 | 1300mv with 1/30s 11mv with 1/30s | 15@1360x1024 | 1x1 | 0.12ms~240s |
SCCCD01400KPB TP901400B | ICX205AK(C) 1/2"(7.60x6.20) | 4.65x4.65 | 400mv with 1/30s 16mv with 1/30s | 15@1360x1024 | 1x1 | 0.12ms~240s |
SCCCD01400KMB TM901400B | ICX205AL(M) 1/2"(7.60x6.20) | 4.65x4.65 | 450mv with 1/30s 16mv with 1/30s | 15@1360x1024 | 1x1 | 0.12ms~240s |
硬件其他配置信息 | |
---|---|
光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
白平衡 | ROI 白平衡/手动Temp-Tint调整 |
色彩还原技术 | Ultra-Fine颜色处理引擎 |
捕获/控制API | 原生 C/C++, C#, Directshow, Twain, Labview |
记录方式 | 图像和视频 |
制冷方式* | 单级循环式热电制冷系统,低于环境温度20度以下 |
相机工作环境 | |
工作温度(摄氏度) | -10℃~ 50℃ |
贮存温度(摄氏度) | -20℃~ 60℃ |
工作湿度 | 30~80%RH |
贮存湿度 | 10~60%RH |
供电电源 | 相机通过USB接口供电 制冷模块通过外部电源供电,DC3V,5A |
软件运行环境 | |
操作系统 | Microsoft Windows XP / Vista / 7 /8 (32 & 64 bit) OS X (Mac OS X), Linux |
计算机配置 | CPU: Intel Core 2 2.8GHz 或更高 |
内存:2GB或更大 | |
USB接口:USB2.0高速接口 | |
显示器:17”或以上 | |
CD-ROM |
高级图像处理软件ToupView
SCCCD系列相机外形尺寸示意图(点击放大)。相机壳体由坚硬铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,景通仪器的TE制冷相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊
