SZ系列连续变倍体视显微镜
提供优质光学系统和耐用可靠的操作机构。齐全的附件，多样化的组合配置。满足现代生物、医学、科研、现代电子工业在线检测和其它科技工业领域等高精度方面的要求。
性能特点
|
★ |
镀有特殊膜层的优质光学部件，铸就了高品质的光学图像 |
|
★ |
在大视场中形成平坦像面和良好对比度的正像，尤其在外围视场中像质更加明亮清晰 |
|
★ |
采用连续变倍物镜0.67X～4.5X（6.7：1），标准放大倍率6.7X～45X。选配辅助物镜，放大倍率2X～225X |
|
★ |
有效标准工作距离达到100mm，选配辅助物镜，工作距离将扩展至26 mm～287mm，为使用创造足够的空间 |
|
★ |
观察头45°或60°倾斜，双筒视度可调，保证不同视力的使用者都可以获得清晰满意的图像 |
|
★ |
符合人机工程学的结构设计，Zui佳眼点高度，长时间使用不感疲劳 |
|
★ |
变倍手轮水平（轴向）双边设置，操作方便舒适，变倍重复精度高 |
|
★ |
具备多种附件，拓展应用领域 |
| 放大倍数 | 标准配置：6.7X～45X 选配目镜及辅助物镜，放大倍率扩展至2X～225X，连续变倍 | |
| 物镜 | 标准配置：0.67X～4.5X连续变倍物镜 变倍比6.7：1 确保像面齐焦性 | |
| 观察头 | 45°或60°倾斜，360°旋转，瞳距54~76mm，双边视度调节（±5），双目或三目，分光比20%/80% | |
| 目镜 | 标准配置： 10X/22mm，宽视野，广角，高眼点，为佩带眼镜的观察者提供方便 | |
| 可选目镜 | 10X/22mm （带测微尺） 15X/16mm 20X/12mm 25X/9mm | |
| 工作距离 | 标准配置：100mm（有效距离） 选配辅助物镜可扩展至26mm-287mm | |
| 辅助物镜 | 可选：0.3X/287mm、0.4X/217mm、0.5X/177mm、0.75X/117mm、1.5X/47mm、2X/26mm | |
| 调焦机构 | 调焦手轮松紧可调，升降范围50mm | |
| 上光源 | 斜照明卤素灯 12V/15W |
上/下光源均可独立开关 |
| 超高亮度LED斜照明 | ||
| 下光源 | 透射照明卤素灯 12V/15W | |
| 透射照明荧光灯230V/7W | ||
| 超高亮度LED透射照明 | ||
| 摄影摄像接口 | 配合专用接口，可接普通照相机，数码照相机，模拟CCD、数字CCD | |
SZ系列连续变倍体视显微镜光学参数表
| 物镜 | 0.3X | 0.4X | 0.5X | 0.75X | 1X | 1.5X | 2.0X | |
| 工作距离 (mm) | 287m | 217mm | 177mm | 117mm | 100mm | 47mm | 26mm | |
| 10X | 总放大率. | 2.0x-13.5x | 2.7x-18.0x | 3.4x-22.5x | 5.0x-33.8x | 6.7x-45.0x | 10.1x-67.5x | 13.4x-90.0x |
| 物方视场(mm) | 109.5-16.3 | 82.1-12.2 | 65.7-9.8 | 43.8-6.5 | 32.8-4.9 | 21.9-3.3 | 16.4-2.4 | |
| 15X | 总放大率. | 3.0x-20.3x | 4.0x-27.0x | 5.0x-33.8x | 7.5x-50.6x | 10.1x-67.5x | 15.1x-101.3x | 20.1x-135x |
| 物方视场(mm) | 79.6-11.9 | 59.7-8.9 | 47.8-7.1 | 31.8-4.7 | 23.9-3.6 | 15.9-2.4 | 11.9-1.8 | |
| 20X | 总放大率 | 4.0x-27.0x | 5.4x-36.0x | 6.7x-45.0x | 10.1x-67.5x | 13.4x-90.0x | 20.1x-135.0x | 26.8x-180x |
| 物方视场(mm) | 59.7-8.9 | 44.8-6.7 | 35.8-5.3 | 23.9-3.6 | 17.9-2.7 | 11.9-1.8 | 9-1.3 | |
| 25X | 总放大率. | 5.0x-33.8x | 6.7x-45.0x | 8.4x-56.3x | 12.6x-84.4x | 16.8-112.5x | 25.1x-168.8x | 33.5x-225x |
| 物方视场(mm) | 44.8-6.7 | 33.6-5.0 | 26.9-4.0 | 17.9-2.7 | 13.4-2.0 | 9.0-1.3 | 6.7-1.0 | |
●目镜：均为高眼点广角目镜 工作距离：均为有效工作距离
| 底座及台架 | |||
 |
 |
 | |
| 固定式钢珠导轨调焦机构。 调焦机构的松紧可通过两调焦手轮自由调节 调焦范围114mm，可与SZB1配合使用 底座配有压片和φ100mm黑白台板 立臂：高187mm 调焦镜架：行程117mm ，镜体孔径￠76mm 底座：230 mm X180 mm X26mm |
与SZ-ST1配合使用 内置聚光镜和可调节的反光镜 带有SZ-L1反射照明器安装圆孔 底座：230 mm X180 mm X26mm |
与SZA1调焦镜架配合使用 底座配有压片和φ100mm黑白台板 立柱：高 248mm，直径φ32mm 底座： 260mmX320mmX12mm |
与SZA1调焦镜架配合使用 带有亮度可调的透射光源 底座配有压片、φ100mm玻璃台板和黑白台板 下光源：12V/15W卤素灯，亮度独立可调 立柱：高248mm，直径φ32mm 底座：240mmX240mmX73mm |
 |
 |
 |
|
| 与ST70SA1配合使用 内置式自适应宽电压设计，110V-240V 上下超高亮度LED光源 照明均匀，可独立开关，亮度独立调节 低压安全，功耗小，发热量小，寿命长 新型台架，人机工程学设计，稳定性更好 立柱：高280mm，直径φ32mm 大扇型底座：303mmX290mmX47mm |
扩大操作范围，可任意方向和任意角度观察物体 可与所有标准调焦镜架相配 垂直立柱：高380mm，直径φ 32mm 调焦立柱：高 104mm，直径φ 32mm 水平移动：235mm 底座：230mmX230mmX40mm |
采用双臂结构，观看物体时图像的稳定性更好 可与所有标准调焦镜架相配 垂直立柱：高380mm，直径φ32mm 调焦立柱：高 140mm，直径φ32mm 水平移动：235mm 底座：210mmX260mmX20mm |
|
| 辅助物镜 | 暗场聚光镜和宝石夹 | ||
 |
可扩大显微镜放大范围 从标准倍率6.7X～45X扩大到2X～225X 有0.3X、0.4X、0.5X、0.75X、1.5X、2X六种规格可选 |
 |
与SZST3 、BL1、BL3底座组配合使用 可观察珠宝和宝石 |
| 调焦镜架 | ||
 |
 |
 |
| 平面镜架，导轨式齿条调焦机构 调焦行程：50 mm、立柱孔径：φ32mm、镜体孔径：φ76mm 中心距：150mm（立柱孔中心到镜体孔中心） 与SZST2、SZST3、B5、SZSTL1、SZSTL2底座组配合使用 带有照明器托架SZ-PD1和SZFH1的安装圆孔 |
平面镜架，燕尾齿条调焦机构 调焦行程：50 mm、立柱孔径：φ24.5mm、镜体孔径：φ76mm |
带有工业绑定机构的平面镜架，钢珠导轨式齿条调焦机构，可任意角度观察物体 调焦行程：50 mm、镜体孔径：φ76mm、连接直径：φ16mm |
| 附加照明 | 摄影/摄像装置（与SZ系列三通观察头配合使用） | ||
 |
环形荧光灯 可通过专用接头安装在观察头下方 发热少，灯光柔和自然，光色不失真，使用寿命长 小巧美观，节约空间，安装方便 高亮度环形荧光灯， 220V/8W |
 |
摄影附件 由摄影接筒、摄影目镜、PK/MD卡口组成 |
 |
外置斜（侧）照明 可在不使用带电照明底座的情况下，达到电照明要求 SZL1：反射照明器，12V15W卤素灯 SZ-T1：外接变压器，与SZML1配合使用 SZFH1：反射照明器托架，用于安装反射照明器 SZPD1：反射照明器连杆 |
 |
数码相机摄影附件 由专用C接口和中继镜（延迟镜）组成 |
 |
冷光源 整机体积较小，重量轻，效率高 具有稳压输出特性，使卤素灯工作稳定，寿命增长 150W、色温3200K, 内置红外线滤镜、照明区无热作用 |
 |
模拟CCD摄像附件 连接专用C接口，将观察图像以（VIDEO）视频方式输出到电视机或监视器，也可配置外接USB方式的模/数转换器，将观察图像以数字视频信号方式输出到计算机 连接专用C接口，配合视频捕捉卡使用，将观察图像以数字视频信号方式输出到计算机或投影机 |
 |
LED光源 功耗小，发热量低，使用寿命长 体积小，光亮度连续可调 无频闪，亮度调节时色温无变化 采用宽电压设计，克服了其它光源对电源电压要求高的缺陷 |
 |
数码CCD摄像附件 连接专用C接口，直接将观察图像以数字视频信号方式输出到计算机或投影机 |

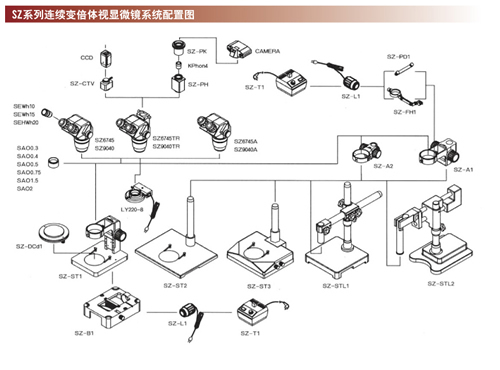

SZ45连续变倍体视显微镜配置
| 配 置 | 整机型号 | 货 号 | ||||
| 部 件 | 规 格 | SZ45-ST1 | SZ45-ST2 | SZ45 | SZ45-STL2 | |
| 高眼点 广角目镜 |
WF10X22mm | ●● | ●● | ●● | ●● | SZEWh10X22 |
| WF10X22mm 带测微尺 | ○ | ○ | ○ | ○ | SZEWh10X22 | |
| WF15X16mm | ○○ | ○○ | ○○ | ○○ | SZEWh15X16 | |
| WF20X12mm | ○○ | ○○ | ○○ | ○○ | SZHEWh20X10 | |
| WF25X9mm | ○○ | ○○ | ○○ | ○○ | SZEHWh25X9 | |
| 眼 罩 | ●● | ●● | ●● | ●● | SZCAP | |
| 双目观察头 | SZ6745 45°倾斜 | ● | ● | ● | ● | SZ6745 |
| SZ9040 45°倾斜 | / | / | ○ | / | SZ9040 | |
| SZ6745 60°倾斜 | / | / | ○ | / | SZ6745A | |
| SZ9040 60°倾斜 | / | / | ○ | / | SZ9040A | |
| 三通观察头 | SZ6745TR 45°倾斜 | / | / | ○ | / | SZM7045TR |
| SZ9040TR 45°倾斜 | / | / | ○ | / | SZ9040TR | |
| SZ6745TR 60°倾斜 | / | / | ○ | / | SZ6745ATR | |
| SZ9040TR 60°倾斜 | / | / | ○ | / | SZ9040ATR | |
| 辅助物镜 | 0.3X/287mm、0.4X/217mm、0.5X/177 mm | ○ | ○ | ○ | ○ | SZMAO0.5/1.5/2 |
| 0.75X/117mm、1.5X/47mm、2X/26mm | ○ | ○ | ○ | ○ | SAO0.75/1.5/2 | |
| 标准调焦镜架 | SZMA1 | / | / | ○ | / | SZMA1 |
| SZA1 | ○ | ● | ● | ● | SZA1 | |
| ST70A1 | / | / | ○ | / | ST70A1 | |
| 绑定调焦镜架 | SZA2、 SZA3（工业用） | / | / | / | ○ | SZA2/ SZA3 |
| 底 座 | SZST1（自带调焦镜架） | ● | / | ○ | / | SZST1 |
| SZST2（与SZA1相配） | / | ● | ○ | / | SZST2 | |
| SZMST1（与SZMA1相配） | / | / | ○ | / | SZMST1 | |
| B4（与ST70A1相配） | / | / | ○ | / | B4 | |
| B5（可与所有标准调焦镜架相配） | / | / | ○ | / | B5 | |
| B6（自带调焦镜架） | / | / | ○ | / | B6 | |
| SZST3（与SZA1相配） | / | / | ● | / | SZST3 | |
| SZMST2（与 SZMA1相配） | / | / | ○ | / | SZMST2 | |
| SZMST3（与 SZMA1相配） | / | / | ○ | / | SZMST3 | |
| BL1（自带调焦镜架） | / | / | ○ | / | BL1 | |
| BL3（与ST70A1相配） | / | / | ○ | / | BL3 | |
| SZSTL1（可与所有标准调焦镜架相配） | / | / | ○ | / | SZSTL1 | |
| SZSTL2（可与所有标准调焦镜架相配） | / | / | ○ | / | SZSTL2 | |
| SZ-B1透射照明底座（与SZST1相配） | / | / | ○ | / | SZB1 | |
| 变压器 | SZ-T1 | ○ | ○ | ○ | ○ | SZT1 |
| 反射照明器 | SZMLI（12V/15W）（与 SZMA1相配） | ○ | ○ | ○ | ○ | SZML1 |
| SZL1（12V/15W）（与SZA1相配） | ○ | ○ | ● | ○ | SZL1 | |
| ST70L1（LED）（与ST70A1相配） | ○ | ○ | ○ | ○ | ST70L1 | |
| 照明器托架 | SZFH1/ SZPD1 | ○ | ○ | ○ | ○ | SZFH1/ SZPD1 |
| 摄影装置 | SZPH（摄影接筒、4X摄影目镜、PK或C 卡口） | / | / | ○ | / | SZMPH |
| 数码摄影附件 | C接口及中继镜 | / | / | ○ | / | SZMDM |
| 摄像专用附件 | 1/2C型接口、可调焦 | / | / | ○ | / | SZMCTV(1/2) |
| 1/3C型接口、可调焦 | / | / | ○ | / | SZMCTV(1/3) | |
| 暗场聚光镜 | SZDCd1 | / | ○ | ○ | / | SZDCd1 |
| 宝石夹 | S/ST-GC | / | ○ | ○ | / | S/STGC |
| 防尘镜 | SZDCL（与SZ45和SZ45N相配） | ○ | ○ | ○ | ○ | SZDCL |
| 旋转工作台 | SZMSGR | ○ | ○ | ○ | / | SZMSGR |
| 精密测量平台 | SZMSGM1（0~25mm/150X150mm） | ○ | ○ | ○ | / | SZMSGM1 |
| 环型荧光灯 | 220V/8W（单管、含接圈） | ○ | ○ | ○ | ○ | LY220-8 |
| 环型LED光源 | 36颗/40颗/54颗 | ○ | ○ | ○ | ○ | LLED36/40/54 |
| 冷光源 | 环型光管 | ○ | ○ | ○ | ○ | RLP |
| 双光管 | ○ | ○ | ○ | ○ | DLP | |
| 单光管 | ○ | ○ | ○ | ○ | SLP | |
"●"为标准配置，"○"为选购配件
 |
