MZS0740系列连续变倍体视显微镜_体视显微镜

迈特光学 MZS0740系列连续变倍体视显微镜包括MZS0740（45°双目倾斜），MZS0740/60°（60°双目倾斜）。采用独特高清晰度光学系统，广泛用于微电子、精密加工和其它科技工业领域。

MZS0740系列连续变倍体视显微镜
主要技术规格：

总放大倍率7X~40X（标准配置），可扩充Zui大总放大倍率240X

0.7X~4.0X连续变倍镜体，工作距离110mm

采用超广角高眼点目镜，SWH10X（Φ23mm）

双目头目镜筒倾斜45°/60°，主机头360°旋转

双目视度调节范围±6屈光度

瞳距调节范围52mm~76mm

调焦范围50mm（方立柱时为100mm），中心工作台直径Φ95mm

支架与主机配合尺寸为Φ76mm

立柱中心到支架中心尺寸为140mm

圆立柱尺寸大小为Φ25mm

有多种附件、各种底座及万能支架可选择

产品标准配置表：

	MZS0740	MZS0740/60°
主机ZS0740	●
主机ZS0740/60°		●
目镜SWH10X	●●	●●
眼罩	●●	●●
底座SD1	●	●

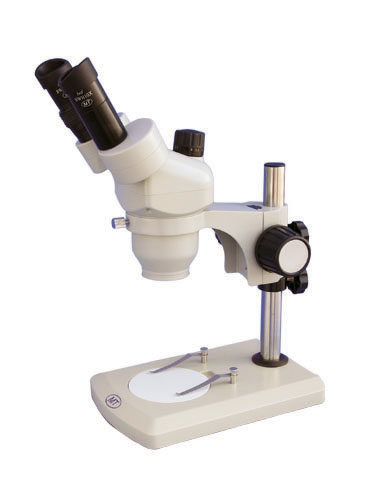

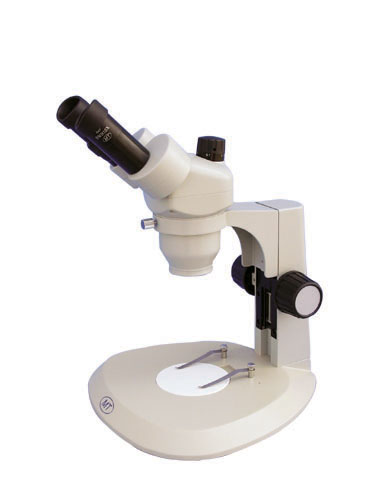

其它配置机型示例：

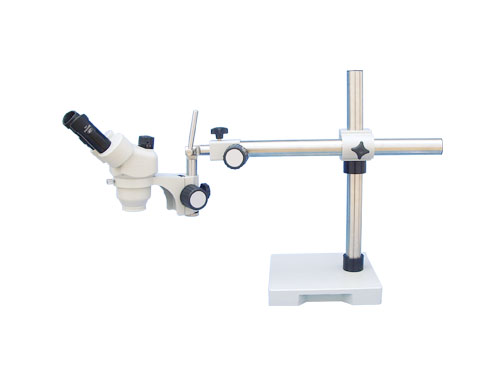

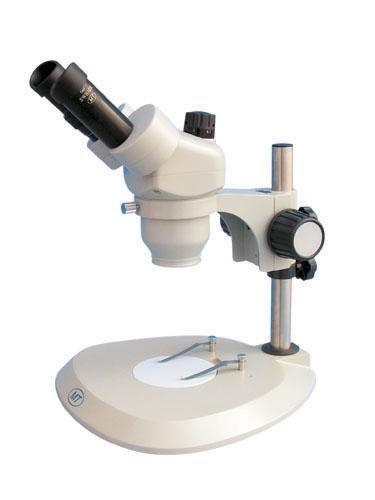

ZS0740/60°+SD5	ZS0740+SF1+U1	ZS0740+SD3

主要光学参数：

目镜	物镜	主机	加0.37X大物镜	加0.5X大物镜	加0.7X大物镜	加1.5X大物镜	加2X大物镜
目镜	物镜	0.7X~4.0X	0.26X~1.48X	0.35X~2X	0.49X~2.8X	1.05X~6X	1.4X~8X
10X	总放大倍率	7X~40X	2.59X~14.8X	3.5X~20X	4.9X~28X	10.5X~60X	14X ~80X
10X	视场直径（mm）	Φ32.8~Φ5.75	Φ88.8~Φ15.5	Φ65.7~Φ11.5	Φ46.9~Φ8.2	Φ21.9~Φ3.4	Φ16.4~Φ2.6
15X	总放大倍率	10.5X~60 X	3.89X~22.2X	5.3X~30X	7.4X~42X	15.8X~90X	21X~120X
15X	视场直径（mm）	Φ24.3~Φ4.3	Φ65.6~Φ11.5	Φ48.6~Φ8.5	Φ34.7~Φ6.1	Φ16.2~Φ2.8	Φ12.1~Φ2.1
20X	总放大倍率	14X~80X	5.18X~29.6X	7X~40X	9.8X~56X	21X~120X	28X~160X
20X	视场直径（mm）	Φ20~Φ3.5	Φ54.1~Φ9.5	Φ40~Φ7	Φ28.6~Φ5	Φ13.3~Φ2.3	Φ10~Φ1.8
30X	总放大倍率	21X~120X	7.77X~44.4X	10.5X~60X	14.7X~84X	31.5X~180X	42X~240X
30X	视场直径（mm）	Φ12.9~Φ2.3	Φ34.7~Φ6.1	Φ25.7~Φ4.5	Φ18.4~Φ3.2	Φ8.6~Φ1.5	Φ6.4~Φ1.1
工作距离（mm）		110	275	195	145	50	35

说明：使用0.37X、0.5X大物镜时，需使用加长圆立柱（使用0.37X时圆立柱至少加长至350mm）

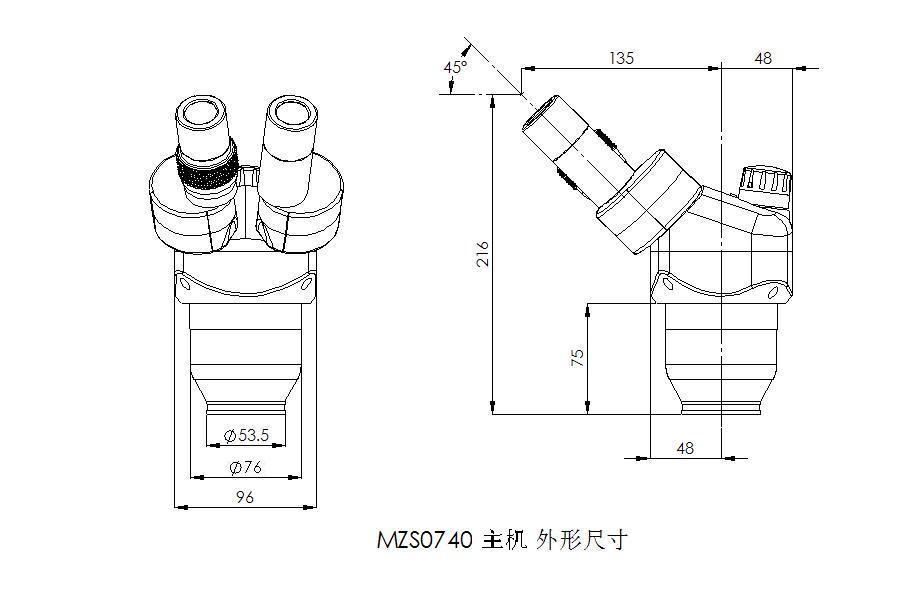

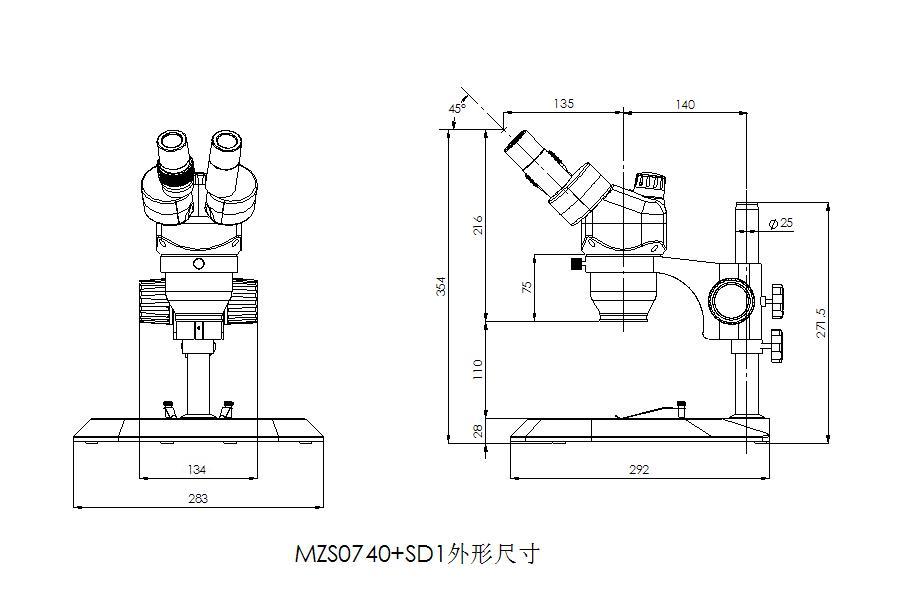

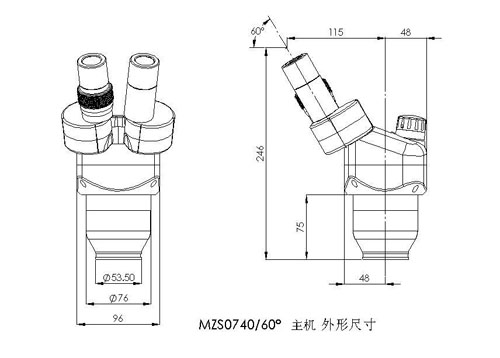

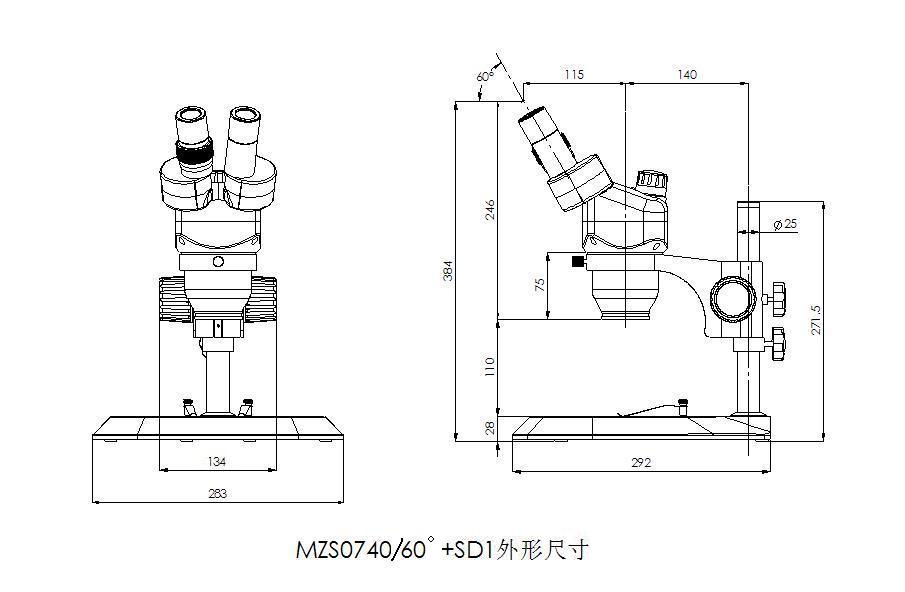

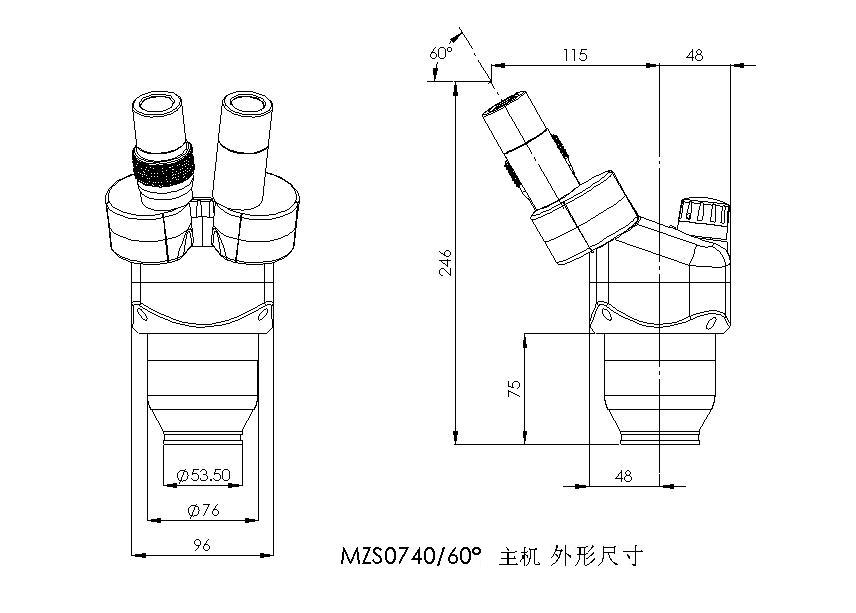

尺寸图：

可选底座及支架：


更多万能支架	更多底座组	更多升降组

包装尺寸：

产品型号		包装类型	长×宽×高（mm）	体积（m³）	毛重（kg）	净重（kg）	每箱台数	备注
ZS0740 （主机）		泡沫纸箱	295×215×327	0.025	202	1.65	1	MZS0740/60° 与MZS0740的包装尺寸完全一致
ZS0740 （主机）		泡沫纸箱	620×440×345	0.094	10.3	6.6	4
ZS0740+SF1 （主机+升降组）		泡沫纸箱	295×215×327	0.025	2.85	2.3	1
ZS0740+SF1 （主机+升降组）		泡沫纸箱	620×440×345	0.094	12.9	9.2	4
ZS0740+SD1 （整机配置）		泡沫纸箱	370×330×385	0.047	5.3	3.4	1
ZS0740+SD1 （整机配置）		泡沫纸箱	670×380×395	0.1	10.3	6.8	2
ZS0740+SD2 （整机配置）		泡沫纸箱	370×330×385	0.047	6.6	4.7	1
ZS0740+SD2 （整机配置）		泡沫纸箱	670×380×395	0.1	12.9	9.4	2
ZS0740+SD3 （整机配置）		泡沫纸箱	370×330×385	0.047	5.35	3.45	1
ZS0740+SD3 （整机配置）		泡沫纸箱	670×380×395	0.1	10.4	6.9	2
ZS0740+SD4 （整机配置）		泡沫纸箱	370×330×385	0.047	6.95	5.05	1
ZS0740+SD4 （整机配置）		泡沫纸箱	670×380×395	0.1	13.6	10.1	2
ZS0740+SD5 （整机配置）		泡沫纸箱	370×330×385	0.047	5.1	3.2	1
ZS0740+SD5 （整机配置）		泡沫纸箱	670×380×395	0.1	9.9	6.4	2
ZS0740+SD6 （整机配置）		泡沫纸箱	370×330×385	0.047	6.55	4.65	1
ZS0740+SD6 （整机配置）		泡沫纸箱	670×380×395	0.1	12.8	9.3	2
ZS0740+SD7 （整机配置）		泡沫纸箱	370×330×385	0.047	5.15	3.25	1
ZS0740+SD7 （整机配置）		泡沫纸箱	670×380×395	0.1	10	6.5	2
ZS0740+SD8 （整机配置）		泡沫纸箱	370×330×385	0.047	6.35	4.45	1
ZS0740+SD8 （整机配置）		泡沫纸箱	670×380×395	0.1	12.4	8.9	2
万能支架	U1	泡沫纸箱	660×315×250	0.052	19.5	17.6	1
	U2				20	18.1	1
	U3				23	21	1
	U1C				9.1	7	1
	U2 C				9.6	7.5	1
	U3 C				12.6	10.5	1
