MZS0655、
MZS0870系列连续变倍
体视显微镜具有较大的变倍比，从低倍到高倍连续变倍全程清晰无闪动，大景深，长工作距离。配套齐全，可配各种底座和万能
支架；三目主机可接
CCD（CMOS）
摄像头，数码相机，胶卷相机；多种倍率
目镜、分划目镜和大
物镜可选；可配LED
环形灯、环形荧光灯、光纤等多种照明，满足现代生物、医药、环境、农林、化工、公安、微电子、半导体等领域的检验、测量分析要求，广泛用于学校、生物工程和科学研究、工业装配、测试测量以及品质控制。
|
 |
MZS0655、MZS0870系列连续变倍体视显微镜
主要技术规格：
● MZS0655系列总放大倍率6X~55X（标准配置），可扩充Zui大总放大倍率330X
MZS0870系列总放大倍率8X~70X（标准配置），可扩充Zui大总放大倍率420X
● MZS0655系列0.6X~5.5X连续变倍镜体，变倍比为9.2:1，工作距离108mm
MZS0870系列0.8X~7.0X连续变倍镜体，变倍比为8.8:1，工作距离108mm
● 采用超广角高眼点目镜，SWH10X(Φ23mm)
● 三目头/双目头目镜筒水平倾斜35°，主机头360°旋转
● 双目视度调节范围±6屈光度
● 瞳距调节范围52mm~76mm（左右联动）
● 调焦范围50mm（方立柱时为100mm），中心工作台直径Φ95mm
● 支架与主机配合尺寸为Φ76mm
● 立柱中心到支架中心尺寸为140mm
● 圆立柱尺寸大小为Φ25mm
● 光源：可配荧光灯透射照明(5W)，带杯卤素灯可调光反射照明(6V、10W) | | | |
|
| 产品标准配置表： |
|
|
MZS0655 |
MZS0655T |
MZS0870 |
MZS0870T |
|
主机ZS0655 |
● |
|
|
|
|
主机ZS0655T |
|
● |
|
|
|
主机ZS0870 |
|
|
● |
|
|
主机ZS0870T |
|
|
|
● |
|
目镜SWH10X |
●● |
●● |
●● |
●● |
|
眼罩 |
●● |
●● |
●● |
●● |
|
底座SD1 |
● |
● |
● |
● |
其它配置机型示例：
 |
 |
 |
| MZS0655T/MZS0870T+ML01 |
ZS0655/ZS0870+SD2J |
MZS0655T/MZS0870T
+C1.0-S+CCD |
MZS0655/MZS0870方立柱底座与标准底座不同，后面加字母“P”表示。例如：SD4要改为MZS0655/MZS0870用即SD4P。
主要光学参数：
|
目镜 |
物镜 |
主机 |
加0.37X大物镜 |
加0.5X大物镜 |
加0.7X大物镜 |
加1.5X大物镜 |
加2X大物镜 |
|
0.6X
~5.5X |
0.8X
~7X |
0.22X
~2.04X |
0.3X
~2.59X |
0.3X
~2.75X |
0.4X
~3.5X |
0.42X
~3.85X |
0.56X
~4.9X |
0.9X
~8.25X |
1.2X
~10.5X |
1.2X
~11X |
1.6X
~14X |
|
10X |
总放大倍率 |
6X
~55X |
8X
~70X |
2.22X
~20.4X |
2.96X
~25.9X |
3X
~27.5X |
4X
~35X |
4.2X
~38.5X |
5.6X
~49X |
9X
~82.5X |
12X
~105X |
12X
~110X |
16X
~140X |
|
视场直径(mm) |
Φ38.3
~Φ4.2 |
Φ28.75
~Φ3.3 |
Φ99.1
~Φ10.8 |
Φ74.3
~Φ8.5 |
Φ76.7
~Φ8.4 |
Φ57.5
~Φ6.6 |
Φ54.8
~Φ6 |
Φ41.1
~Φ4.7 |
Φ25.6
~Φ2.8 |
Φ19.2
~Φ2.2 |
Φ19.2
~Φ2.1 |
Φ14.4
~Φ1.6 |
|
15X |
总放大倍率 |
9X
~82.5X |
12X
~105X |
3.33X
~30.5X |
4.44X
~38.9X |
4.5X
~41.25X |
6X
~52.5X |
6.3X
~57.75X |
8.4X
~73.5X |
13.5X
~123.75X |
18X
~157.5X |
18X
~165X |
24X
~210X |
|
视场直径(mm) |
Φ28.3
~Φ3.1 |
Φ21.25
~Φ2.4 |
Φ76.6
~Φ8.35 |
Φ57.4
~Φ6.6 |
Φ56.7
~Φ6.2 |
Φ42.5
~Φ4.9 |
Φ40.5
~Φ4.4 |
Φ30.4
~Φ3.5 |
Φ18.9
~Φ2.1 |
Φ14.2
~Φ1.6 |
Φ14.2
~Φ1.5 |
Φ10.6
~Φ1.2 |
|
20X |
总放大倍率 |
12X
~110X |
16X
~140X |
4.44X
~40.7X |
5.92X
~51.8X |
6X
~55X |
8X
~70X |
8.4X
~77X |
11.2X
~98X |
18X
~165X |
24X
~210X |
24X
~220X |
32X
~280X |
|
视场直径(mm) |
Φ23.3
~Φ2.5 |
Φ17.5
~Φ2 |
Φ63.1
~Φ6.9 |
Φ47.3
~Φ5.4 |
Φ46.7
~Φ5.1 |
Φ35
~Φ4 |
Φ33.3
~Φ3.6 |
Φ25
~Φ2.9 |
Φ15.6
~Φ1.7 |
Φ11.7
~Φ1.3 |
Φ11.7
~Φ1.3 |
Φ8.75
~Φ1 |
|
30X |
总放大倍率 |
18X
~165X |
24X
~210X |
6.66X
~61.1X |
8.88X
~77.7X |
9X
~82.5X |
12X
~105X |
12.6X
~115.5X |
16.8X
~147X |
27X
~247.5X |
36X
~315X |
36X
~330X |
48X
~420X |
|
视场直径(mm) |
Φ15
~Φ1.6 |
Φ11.25
~Φ1.3 |
Φ40.5
~Φ4.4 |
Φ30.4
~Φ3.5 |
Φ30
~Φ3.3 |
Φ22.5
~Φ2.6 |
Φ21.4
~Φ2.3 |
Φ16.1
~Φ1.8 |
Φ10
~Φ1.1 |
Φ7.5
~Φ0.9 |
Φ7.5
~Φ0.8 |
Φ5.625
~Φ0.6 |
|
工作距离(mm) |
108 |
275 |
195 |
145 |
50 |
35 | 说明：使用0.37X、0.5X大物镜时，需使用加长圆立柱（使用0.37X时圆立柱至少加长至350mm）
尺寸图：
 |
| MZS0655/MZS0870主机 外形尺寸 |
|
 |

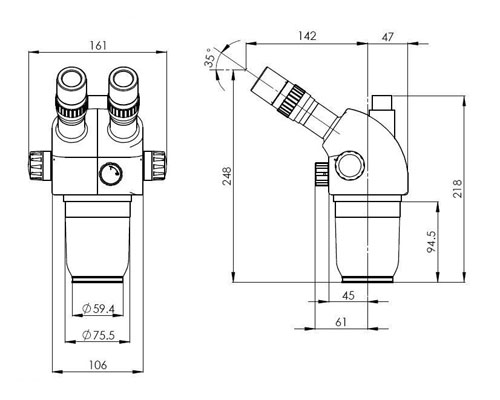

| MZS0655T/MZS0870T主机 外形尺寸 |
|
 |

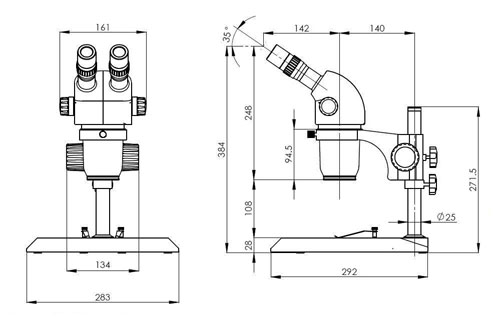

| MZS0655/MZS0870(+SD1) 外形尺寸 |
|
 |
| MZS0655T/MZS0870T(+SD1) 外形尺寸 | | | | |
|
|
|
|
