产品描述

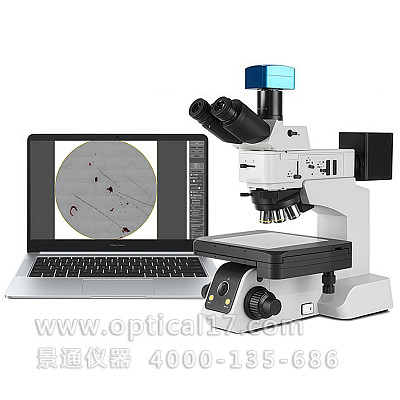

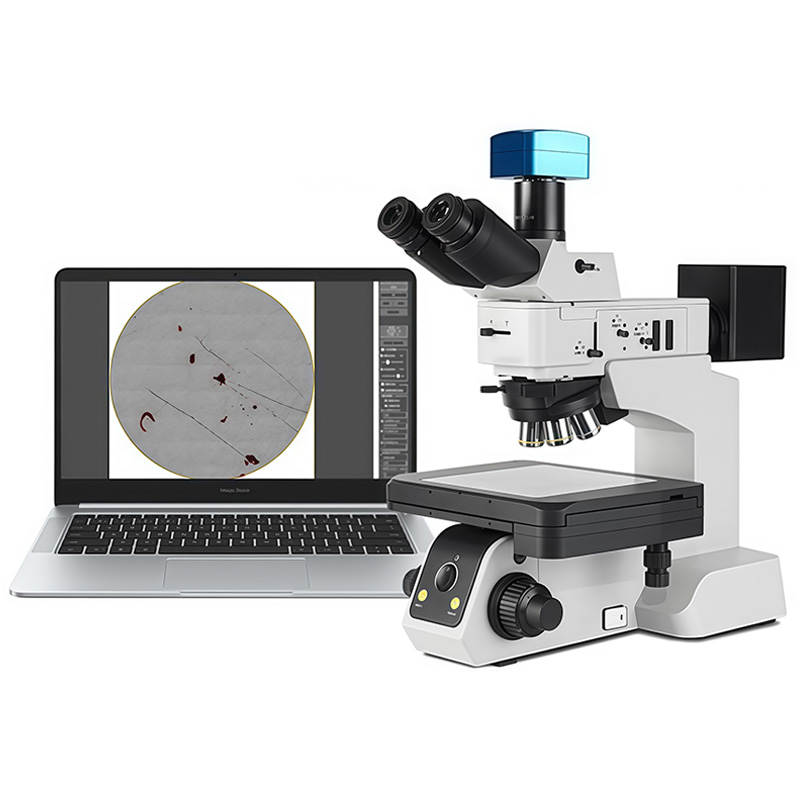

CL-CM40BD自动清洁度颗粒污染分析设备是采用光学显微镜测定颗粒清洁度、颗粒污染度的专业仪器。高精度电动平台，自动化分析软件，高清图像扫描相机，具有自动化高、工作流程化设计模式，操作简便，采集图像快速高效，无缝拼接浏览，智能识别统计，按照选择标准生成结果及报告。针对在制造和装配过程中的颗粒污染物残留，检查电路板电子元件、检测航空航天部件、汽车零部件、食品加工设备和环境中的微生物和残留物。也适用于油品清洁度检测，润滑油清洁度颗粒检测，乳化液清洁度检测，防冻液清洁度检测颗粒检测。
符合标准
VDA19汽车零部件清洁度检测标准
GB/T 14039-2002液压传动 油液 固体颗粒污染等级代号
GB/T 20082-2006液压传动液体污染采用光学显微镜测定颗粒污染度的方法
IS04406/IS04407液压和润滑油检测技术规范
IS016232-2018车辆部件和系统清洁度的标准
NAS 1638航空航天、军事和其他高要求的工业领域标准
性能特点
1.全自动运行扫描，无缝拼接技术
2.经过色差校正的高分辨率无限远明暗场光学系统
3.电脑控制和操作杆控制XYZ电动平台
4.优化色温恒定LED照明方式
5.自动计算金属颗粒，非金属颗粒，纤维颗粒
6.扫描过程自动拍照、进度实时可见；
光学显微镜参数：
|
序号 |
名称 |
技术参数 |
|
1 |
平场目镜 |
高眼点大视野目镜PL10X23mm |
|
2 |
无限远长工作距明暗场半复消色差金相物镜 |
5X NA0.15 WD14.35 10X NA0.30 WD8.5 20X NA0.40 WD10.8 50X NA0.75 WD3.0 |
|
3 |
转换器 |
5孔明场物镜转换器（带DIC插槽）. |
|
4 |
调焦机构 |
透反射用机架, 低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能 |
|
5 |
电动载物台 |
平台面积 310*240mm移动行程:150mmX100mm机械平台，XYZ电动载物台调节； |
|
6 |
偏光组件 |
起偏镜插板，360°旋转式检偏镜插板 |
|
7 |
反射照明系统 |
明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽，5W可调LED灯室，预定中心 |
|
8 |
透射照明系统 |
5W可调LED灯室，透、反射通用，预定中心 |
|
9 |
聚光镜 |
摇出式消色差聚光镜（N.A.0.9） |
|
10 |
摄像接口 |
0.65倍专用摄像接口 |
|
11 |
高清1200万显微相机 |
|
|
12 |
清洁度分析软件 |
JT-CL |
产品的成套件：
|
序号 |
名称 |
单位 |
数量 |
|
1 |
显微镜主体 |
台 |
1 |
|
2 |
清洁度分析软件 |
套 |
1 |
|
3 |
景通摄像头VSE1200 |
套 |
1 |
|
4 |
图像采集卡 |
套 |
1 |
|
5 |
三目镜筒 |
只 |
1 |
|
6 |
无限远明暗场半复消色差物镜5X、10X、20X、50X |
只 |
各1 |
|
7 |
平场目镜 |
对 |
各1 |
|
8 |
电动载物台XYZ |
个 |
1 |
|
9 |
控制器 |
台 |
1 |
|
10 |
电源线 |
根 |
1 |
|
11 |
产品说明书 |
本 |
1 |
|
12 |
产品装箱单 |
份 |
1 |
|
13 |
产品合格证 |
份 |
1 |
|
14 |
产品保修卡 |
份 |
1 |
|
15 |
电脑（选配） |
套 |
1 |
