 SM双目头 |
 SM三目头 |
新型SM连续变倍体视显微镜，采用平行光路，变倍比8：1，从低倍到高倍整个连续变焦系统可提供高清晰和无畸变的显微图像。同时本显微镜系统采用独特的模组化设计，能拼装丰富多采的各种附件，将为您提供清晰的无畸变的Zui有价值的显微镜。 |
| SM
SM双目头显微镜配扇形立柱光源支架，可对微小物体的观察更加仔细、细微，落射卤素(6V,15W)亮度可调，透射荧光(5W,110/220V)。
|
SM |
SM
SM双目头配扇形立柱无光源支架显微镜，提高了显微镜的移动范围，使操作者更加轻松自如。
|
SM |
||||||||||||
| SM
SM双目头配扇形导轨无光源支架，使显微镜的调焦系统更加准确而科学，有效减少操作者的重复性工作。
|
SM |
SM
SM双目头配大底盘立柱式支架可进行体积较大的物体的观察便于移动。
|
SM |
||||||||||||
| SM
SM双目头配S41U型大底盘万向支架环型光导纤维冷光源。
|
SM |
SM
SM双目头显微镜配双臂万向支架，加大了显微镜的移动范围，拓展显微镜的使用空间。 |
SM |
||||||||||||

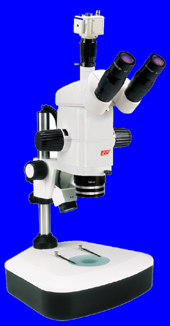

| SMT-CTV
SM三目头配扇形立柱光源支架,配CCD摄像系统显微镜，将观察到的清晰图像转换成电视、电脑图像。
|
SMT-CTV |

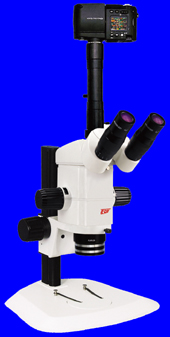

SMT-D
SM三目头配扇形导轨无光源支架，配数码相机及接口显微镜，能将观察到的清晰图像保持长时间的存储。 |
SMT-D |
||||||||||||
| XTL系列显微镜所用目镜
可选目镜： WFH10X-D/21, WF16X, WF20X, WF25X, WF40X |
目镜 |
XTL系列显微镜可选物镜
可选物镜：
平场无畸变消色差物镜： 0.32X,0.5X,0.63X，1X 消色差物镜：1.6X,2.0X
|
物镜
|
||||||||||||
SM系列显微镜技术参数表
|
变倍比 |
8:1 |
变焦范围 |
0.62x-5x |
|
瞳距调节 |
55mm-75mm |
双目镜筒可调视度 |
+5 到 -5个屈光度 |
|
基本配置 |
SM体视类显微镜主机、平场无畸变消色差1X物镜:PLAN 1.0X,WFH10-D/21 |
||
|
放大倍数 |
6.2x-50x(通过附件可达：1.9x-400x) |
工作距离 |
80mm(通过附件可达：26-296mm) |
|
视场范围 |
Ø33.9-Ø4.2mm(通过附件可达：Ø106-Ø0.6mm) |
||
SM系列不同配置技术参数表
| 目镜 | WFH10X-D/21 | WFH16X/14 | WFH20X/11 | WFH25X/9 | WFH40X/6 |
工作距离 (mm) |
|||||
| 物镜 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | |
| 0.32X | 1.9-16x | 106-13.1 | 3.2-25.6x | 70.6-8.8 | 3.9-32x | 55.4-6.9 | 5-40x | 45.4-5.6 | 7.9-64x | 32.2-3.8 | 296 |
| 0.5X | 3.1-25x | 67.7-8.4 | 5-40x | 45.2-5.6 | 6.2-50x | 35.5-4.4 | 7.8-62.5x | 29-3.6 | 12.4-100x | 19.4-2.4 | 187 |
| 0.63X | 3.9-31.5x | 53.8-6.7 | 6.2-50.4x | 35.8-4.4 | 7.8-63x | 28.2-3.5 | 9.8-78.8x | 23-2.9 | 15.9-126x | 15.4-1.9 | 149 |
| 1Xfixed | 6.2-50x | 33.9-4.2 | 9.9-80x | 22.6-2.8 | 12.4-100x | 17.7-2.2 | 15.5-125x | 14.5-1.8 | 24.8-200x | 9.7-1.2 | 80 |
| 1.6X | 9.9-80x | 21.2-2.6 | 15.9-128x | 14.1-1.8 | 19.8-160x | 11.1-1.4 | 24.8-200x | 9.1-1.1 | 39.7-320x | 6.1-0.8 | 50 |
| 2X | 12.4-100x | 16.9-2.1 | 19.8-160x | 11.3-1.4 | 24.8-200x | 8.9-1.1 | 31-250x | 7.3-0.9 | 49.6-400x | 4.8-0.6 | 26 |
