舜宇SZM45系列连续变倍体视显微镜

舜宇SZM45系列体视显微镜

舜宇SZM45系列体视显微镜

SZM系列连续变倍体视显微镜

    提供优质光学系统和耐用可靠的操作机构。齐全的附件,多样化的组合配置。满足现代生物、医学、科研、现代电子工业的在线检测。

性能特点:

高质量的光学系统
镀有特殊膜层的光学部件,造就了优质的光学系统。在大视场中形成平坦像面和良好对比度的正像,尤其在外围视场中像质更加明亮清晰。
范围更大的放大倍率
采用连续变倍物镜0.70X~4.5X(6.4:1),标准放大倍率7X~45X。选配辅助物镜,放大倍率3.5X~180X
超长的有效工作距离
标准工作距离达到100mm,选配辅助物镜,工作距离将扩展至30 mm~165mm,为使用创造足够的空间
符合人机工程学的结构设计
观察头45°倾斜,双筒视度可调,保证不同视力的使用者都可以获得清晰满意的图像。Zui佳眼点高度,长时间使用不感疲劳。变倍手轮水平(轴向)双边设置,操作方便舒适,变倍重复精度高。

SZM系列连续变倍体视显微镜技术参数表

放大倍数 标准配置:7X~45X 选配目镜和辅助物镜可扩展至3.5X~180X,连续变倍
物镜 标准配置:0.7X~4.5X连续变倍物镜 变倍比6.4:1 确保像面齐焦性
观察头 45°倾斜,360°旋转,瞳距54~76mm,双边视度调节(±5),铰链式双目或三目,分光比20%/80%
目镜 标准配置:10X/20mm,大视野,广角,高眼点,为佩带眼镜的观察者提供方便
可选目镜 10X/20mm(带测微尺)、15X/15mm、20X/10mm
工作距离 标准配置:100mm(有效距离) 选配辅助物镜可扩展至30mm-165mm
辅助物镜 可选:0.5X/165mm、1.5X/45mm、2X/30mm
调焦机构 调焦手轮松紧可调,升降范围50mm
光源 卤素灯(12V/15W) LED光源

上下光源均为独立开关、亮度均可独立调节连续可调、荧光灯亮度固定

下光源 卤素灯(12V/15W) 荧光灯(230V/7W) LED光源
摄影摄像接口 配合专用接口,可接普通照相机,数码照相机,模拟CCD、数字CCD

SZM系列连续变倍体视显微镜光学参数表

目镜 标准配置0.3X 辅助物镜 0.5X0.5X 辅助物镜 1.5X 辅助物镜 2X
工作距离100mm 工作距离165mm 45mm 工作距离30mm
放大倍率 视场范围 放大倍率 视场范围 放大倍率 视场范围 放大倍率 视场范围
10X/20mm 7.0X 28.6mm 3.5X 57.1mm 10.5X 19mm 14X 14.3mm
45.0X 4.4mm 22.5X 8.9mm 67.5X 3mm 90X 2.2mm
15X/15mm 10.5X 21.1mm 5.25X 42.8mm 15.75X 14.3mm 21X 10.7mm
67.5X 3.3mm 33.75X 6.7mm 101.25X 2.2mm 135X 1.7mm
20X/10mm 14.0X 14.3mm 7.0X 28.6mm 21.0X 9.5mm 28X 7.1mm
90.0X 2.2mm 45.0X 4.4mm 135.0X 1.5mm 180X 1.1mm

●目镜:均为高眼点广角目镜      工作距离:均为有效工作距离

底座及支架(与SZMA1调焦托架配合使用)
立柱式透射型底座
底座配有压片、φ95mm玻璃台板和黑白台板
下光源:12V/15W卤素灯(SZMST2),亮度独立可调
230V/7W荧光灯(SZMST3),亮度固定
立柱:高248mm,直径φ32mm
底座:200mmX255mmX60mm
立柱式平板底座
底座配有压片和φ95mm黑白台板
立柱:高 248mm,直径φ32mm
底座:200mmX255mmX22mm
单臂立柱式台架
扩大操作范围,可任意方向和任意角度观察物体
垂直立柱:高380mm,直径φ 32mm
调焦立柱:高 104mm,直径φ 32mm
水平移动:235mm
底座:230mmX230mmX40mm
双臂立柱式台架
采用双臂结构,观看物体时图像的稳定性更好
垂直立柱:高380mm,直径φ32mm
调焦立柱:高 140mm,直径φ32mm
水平移动:235mm
底座:210mmX260mmX20mm
一体化立臂式支架
内置式自适应宽电压设计,110V-240V
上下超高亮度LED光源
照明均匀,可独立开关,亮度独立调节
低压安全,功耗小,发热量小,寿命长
新型台架,人机工程学设计,稳定性更好
调焦镜架
标准调焦镜架
平面镜架,钢珠导轨式齿条调焦机构
调焦行程:50 mm
立柱孔径:φ32mm
镜体孔径:φ76mm
中心距:155mm(立柱孔中心到镜体孔中心)
与SZMST1、SZMST2、SZMST3、SZ7ST1、SZSTL1、SZSTL2底座组配合使用
带有照明器托架SZ-PD1和SZFH1的安装圆孔
工业绑定调焦镜架1
平面镜架,燕尾齿条调焦机构
调焦行程:50 mm
立柱孔径:φ24.5mm
镜体孔径:φ76mm
工业绑定调焦镜架2
带有工业绑定机构的平面镜架
钢珠导轨式齿条调焦机构
可任意角度观察物体
调焦行程:50 mm
镜体孔径:φ76mm
连接直径:φ16mm
摄影/摄像装置

数码CCD摄像装置
与SZM三通观察头和专用C接口配合使用,直接将观察图像以数字视频信号方式输出到计算机或投影机
数码照相机摄影装置
由专用C接口和中继镜(延迟镜)组成
与SZM系列三通观察头配合使用
模拟CCD摄像装置
与SZM三通观察头、专用C接口配合使用,将观察图像以(VIDEO)视频方式输出到电视机或监视器,也可配置外接USB方式的模/数转换器,将观察图像以数字视频信号方式输出到计算机
与SZM三通观察头、专用C接口和视频捕捉卡配合使用,将观察图像以数字视频信号方式输出到计算机或投影机
数码照相机摄影装置
由专用C接口和中继镜(延迟镜)组成
与SZM系列三通观察头配合使用
辅助物镜 暗场聚光镜和宝石夹
可扩大显微镜放大范围
从标准7X~45X扩大到3.5X~180X
有0.5X、1.5X、2X三种规格可供选择
与SZMST2或SZMST3底座组配合使用
可观察珠宝和宝石
附加照明
可通过专用接头安装在观察头下方
发热少,灯光柔和自然,光色不失真,使用寿命长
小巧美观,节约空间,安装方便
高亮度环形荧光灯, 220V/8W
外置斜(侧)照明
可在不使用带电照明底座的情况下,达到电照明要求
SZML1:反射照明器,12V15W卤素灯
SZ-T1:外接变压器,与SZML1配合使用,
SZFH1:反射照明器托架,用于安装
反射照明器
SZPD1:反射照明器连杆
冷光源
整机体积较小,重量轻,效率高
具有稳压输出特性,使卤素灯工作稳定,寿命增长,
100W、150W、色温3200K, 内置红外线滤镜、照明区无热作用
LED照明
功耗小,发热量低,使用寿命长
体积小,光亮度连续可调
无频闪,亮度调节时色温无变化。
采用宽电压设计,克服了其它光源对电源电压要求高的缺陷。

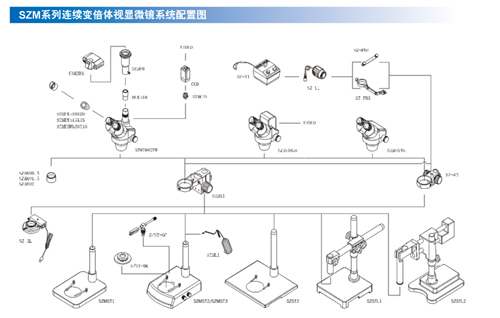

SZM系列连续变倍体视显微镜配置

配             置 整机型号 货 号
部 件 规        格 SZM45-B1 SZM45 SZM45-STL1 DMSZM45
高眼点
大视场目镜
WF10X20mm ●● ●● ●● ●● SZMEWh10X20
WF10X20mm带测微尺 SZMEWh10X20r
WF15X15mm ○○ ○○ ○○ ○○ SZMEWh15X15
WF20X10mm ○○ ○○ ○○ ○○ SZMEWh20X10
双目观察头 SZM7045 / SZM7045
三通观察头 SZM7045TR / / / SZM7045TR
数码观察头 SZM7045V / / / SZM7045V
眼 罩   ●● ●● ●● ●● SZCAP
辅助物镜 0.75X/117mm、1.5X/47mm、2X/26mm SZMAO0.5/1.5/2
标准调焦镜架 SZMA1 SZMA1
SZA1 / / / SZA1
ST70A1 / / / ST70A1
绑定调焦镜架 SZA2、 SZA3(工业用) / / / SZA2/ SZA3
底 座 SZST1(自带调焦镜架) / / / SZST1
SZST2(与SZA1相配) / / / SZST2
SZMST1(与SZMA1相配) / / SZMST1
B4(与ST70A1相配) / / / B4
B5(可与所有标准调焦镜架相配) / / / B5
B6(自带调焦镜架) / / / B6
SZST3(与SZA1相配) / / / SZST3
SZMST2(与 SZMA1相配) / / SZMST2
SZMST3(与 SZMA1相配) / / / SZMST3
BL1(自带调焦镜架) / / / BL1
BL3(与ST70A1相配) / / / BL3
SZSTL1(可与所有标准调焦镜架相配) / / / SZSTL1
SZSTL2(可与所有标准调焦镜架相配) / / / SZSTL2
SZ-B1透射照明底座(与SZST1相配) / / / SZB1
变压器 SZ-T1 SZT1
反射照明器 SZML1(12V/15W)(与 SZMA1相配) SZML1
SZL1(12V/15W)(与SZA1相配) / SZL1
ST70L1(LED)(与ST70A1相配) / ST70L1
照明器托架 SZFH1/ SZPD1 SZFH1/ SZPD1
摄影装置 SZMPH / / / SZMPH
数码摄影附件 C接口及中继镜 / / / SZMDM
摄像专用附件 1/2C型接口、可调焦 / / / SZMCTV(1/2)
1/3C型接口、可调焦 / / / SZMCTV(1/3)
暗场聚光镜 S/ST-DK / / S/STDK
宝石夹 S/ST-GC / / S/STGC
模/数转换A/D S912 / / SZMAD
视频捕捉卡 SZMSGR / / SZMSGR
图像软件 Sunny Photolib / / SunnyPhotolib
旋转工作台 SZMSGR / SZMSGR
精密测量平台 SZMSGM1(0~25mm/150X150mm) / SZMSGM1
环型荧光灯 220V/8W(单管、含接圈) LY220-8
环型LED光源 36颗/40颗/54颗 LLED36/40/54
冷光源 环型光管 RLP
双光管 DLP
单光管 SLP

"●"为标准配置,"○"为选购配件
