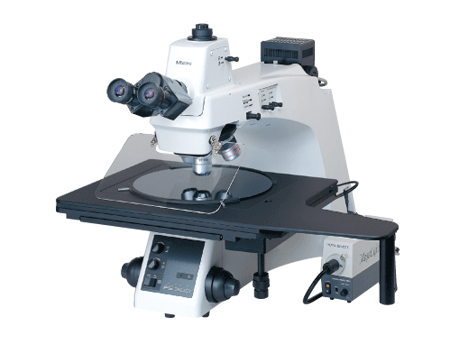

日本三丰显微镜 FS-300 |
378系列--冶金显微镜 |
|
|
|
|
|
|
|
|
显微镜FS-110是为了检测如IC芯片和摄像头零件等微型元件而设计的。此光学系统的特点是物镜的 |
工作距离超长,目镜视场宽以及具有独立的侧面色差校正系统。 |
|
三丰显微镜的特点: |
·三丰显微镜完整的FS-110系统可由不同部件组成
以满足不同的需求。 |
·三丰显微镜有无透射照明都可工作 |
·三丰显微镜物镜的超长工作距离使用使得操作变得更加容易。 |
·三丰显微镜选件的使用可扩大适用范围。 |
|
三丰显微镜性能参数 |
|
|
三丰显微镜主机 |
观察系统 |
亮视场(BF):378-320,378-322,378-324,378-326 |
|
|
亮/暗视场(BF/DF):378-321,378-323,378-325,378-327 |
|
反射照明 |
带有孔径光阑的科勒照明(调心机械),12V/100W卤素灯泡(无级亮度调节),滤 |
|
|
光片固定槽(2个),BF/DF转换滑块(仅限378-321,378-323,378-325,378-327) |
|
透射照明 |
12V/100W光纤照明(无级亮度调节)带有孔径光阑 |
|
|
(仅限375-321,378-323,378-325,378-327) |
|
对焦 |
有同心粗调和微调手轮(左和右) |
|
|
微调:0.1mm/rev用于32mm
测量范围 |
|
|
粗调:3.8mm/rev用于32mm测量范围 |
电动旋转秀 |
|
内置5镜头旋转盘 |
工作台 |
|
行程:356×306mm用X-/Y轴微调旋转钮和粗调手轮 |
光管 |
类型 |
三目镜筒(正像) |
|
视场数 |
24 |
|
下俯角 |
固定20°:378-320,378-321,378-322,378-323 |
|
|
可调0°至20°:378-324A,378-325,378-326,378-327 |
|
中间图像倍率 |
1× |
|
透过率 |
Siedentopf
型、调节范围:51-76mm |
|
瞳距 |
Siedentopf
型、调节范围:51-76mm |
目镜 |
视场 |
10×Φ30:378-320,378-321,378-322,378-323 |
|
|
10×Φ24:378-324,378-325,378-326,378-327 |
适用物镜(物件) |
M
Plan Apo,M Plan Apo SL, G Plan
Apo:378-320,378-322,378-324,378-326 |
|
|
BD
Plan Apo,BD PlanApo
SL:378-321,378-323,378-325,378-327 |
尺寸 |
主机 |
360×803×568.5mm |
|
工作台 |
700×400mm |
电源 |
|
100-240VAC,
50/60Gz |
功耗 |
|
约150W:378-320,378-321,378-325 |
|
|
约300W:378-322,378-323,378-326,378-327 |
重量 |
|
约50kg包括工作台 |
