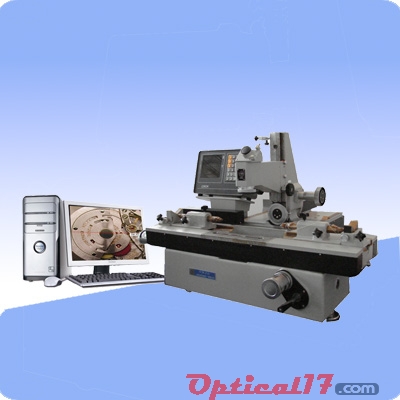

万能工具显微镜(微机型)19JPC
产品型号:19JPC
常规万工显在进行测量工作时,首先要校平基准母线,对于视场中不能直接观测到的几何元素:如圆心、中点、交点、中心线及其相互距离、夹角、形状和位置关系等,都需要进行一系列复杂的计算,而19JPC则可对工作台随意位置摆放的工件,由计算机来完成所有的测量任务。19JPC微机型万能工具显微镜仪器采用精密光栅传感器和PC系列微机以及数据接口卡采集测量数据,同时以二维测量程序进行测量数据的实时处理,显示并打印测量结果。仪器运用人机对话方式,按照屏幕图形菜单,键入测量命令即自动生成测量结果及测试报告。仪器在测量过程中,显示屏实时显示瞄准点的工件坐标,直角坐标或极坐标可随时转换,这对于极坐标测量及凸轮测量尤为方便。仪器使用公制和英制两种计量单位,计算精度分别达到0.0001毫米或0.00001寸,并可对工作台滑座导轨的装配误差自动修正,进一步提高了测量精度。
一、万工显主要技术规格
1.测量范围与分度值
1 |
X - Y坐标 |
测量范围: |
X – Y向: 200 × 100 毫米 |
分度值: |
19JC、19JPC 数显读数:0.0005毫米 | ||
分度值: |
投影读数:0.001毫米 | ||
2 |
瞄准显微镜 |
升降行程: |
120毫米 |
立臂倾斜范围: |
左右各15度 分度值:10分 | ||
照明光阑调节范围: |
Φ3~Φ32毫米 分度值:1毫米 | ||
3 |
测角目镜 轮廓目镜 |
角度测量范围: |
360度 分度值:1分 |
角度测量范围: |
±7度 分度值:10分 | ||
圆弧分划板: |
曲率半径: R0.1~100毫米 | ||
螺纹分划板: |
普通螺纹螺距:T = 0.25 - 6毫米 | ||
螺纹分划板: |
梯形螺纹螺距:T = 2 - 20毫米 | ||
4 |
光学分度台 |
测量范围: |
360度 分度值:10秒(投影读数) |
玻璃台面直径: |
Φ106毫米 | ||
5 |
光学分度头 |
测量范围: |
360度 分度值:1分 |
6 |
光学定位器 |
测头直径: |
Φ3±0.1毫米(实际直径值的极限检定误差不大于0.5微米) |
测量力: |
8 - 14克 | ||
Zui大测量深度: |
15毫米 | ||
7 |
玻璃工作台 |
玻璃台面尺寸: |
215×130毫米 |
8 |
顶针架 |
Zui大夹持直径: |
Φ100毫米 |
Zui大夹持长度: |
被测件直径≤55毫米时:750毫米 | ||
Zui大夹持长度: |
被测件直径>55毫米时:600毫米 | ||
9 |
高顶针架 |
Zui大夹持直径: |
Φ180毫米 |
Zui大夹持长度: |
600毫米 | ||
10 |
V形架 |
左V形架前后调节范围: |
前后各5毫米 |
右V形架高低调节范围: |
向上15毫米;向下 3毫米 | ||
11 |
Zui大承载量 |
40公斤 |
2.瞄准显微镜光学参数
物镜放大倍数标志值 |
1× |
3× |
5× | |
总放大倍数 |
用测角或轮廓目镜 |
10× |
30× |
50× |
用双像目镜 |
15× |
42× |
65× | |
物方视场 (毫米) |
用测角或轮廓目镜 |
Φ 20 |
Φ 6.6 |
Φ 4 |
用双像目镜 |
Φ 13 |
Φ 4.7 |
Φ 3 | |
工作距离 (毫米) |
用测角或轮廓目镜 |
81 |
90 |
65 |
用双像目镜 |
47 |
85 |
63 |
温度要求
(1)工作室的温度应为20± 2 ºC
(2)工作室的温度变化每小时不超过1ºC
(3)被测件和仪器的温度差不超过0.5ºC
在满足所规定温度要求的条件下,仪器有如下保证:
① X-Y坐标 用玻璃毫米分划尺进行检定时,仪器的Zui大不准确度:
19JC、19JPC:0级:(1+L/100)um式中L=测量长度 单位:毫米
②测角目镜 测量角度的Zui大不准确度:不大于1分
③双像目镜 合像的不稳定性:不大于0.0005毫米
合像的不正确度:不大于0.001毫米
④光学分度头 Zui大不准确度:不大于1分
⑤光学分度台 Zui大不准确度:不大于30秒(选购件)
⑥光学定位器 测量的不稳定性:不大于0.001毫米
侧量的不准确度:不大于0.0015毫米
4、仪器重量、外形尺寸
主机净重: 约250公斤 外形尺寸: (X×Y×Z)980×1020×640
二、二维测量操作系统简介
1. 基本测量功能:
采用WINDOWS 界面,所有操作均由鼠标控制,可以进行点、线、园、弧、角、直线度、圆度、齿轮、螺纹、凸轮等的测量。
2. 计算功能:
测量过程结束后,工件轮廓图显示在计算机屏幕上,各种计算求值全部由鼠标完成。
3. 图形编辑功能:
可以对工件轮廓图进行修改,产生新的轮廓图。
4. 打印功能:
所有测量结果,计算结果以及工件轮廓图均以文件形式保存在计算机中,可随时调用、编辑和打印。
5. CAD 接口:
通过CAD 接口可以调用AUTO/CAD,充分利用AUTO/CAD 的功能。
系统配置:
1. 主机:万能工具显微镜19JC(或精密测量投影仪;精密测量显微镜等)
2. 二维数据采集器
3. 二维测量操作系统(软件)
4. 电脑及打印机:当前主流配置(WINDOWS 98 / 2000 / XP 中文操作系统
产品成套性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
