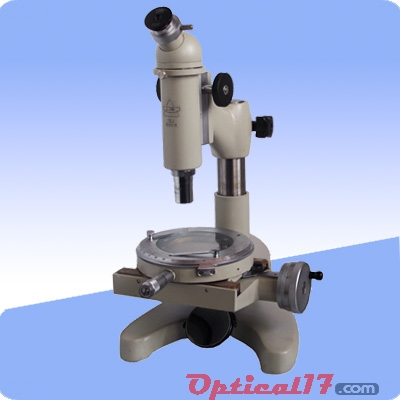

15J 测量显微镜

测量显微镜15J
产品描述
测量显微镜是光学仪器计量仪器之一,它的结构简单,操作方便,使用范围极广,主要用途如下:①直角坐标中测定长度,例如测定孔径、基面距离、刻线宽度、键槽宽度、狭缝宽度、瞳孔外圆直径等。②转动度盘测定角度,例如对刻度盘,样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。③用作观察显微镜,以比较法检查工作表面光洁度,签定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等。总放大倍数:25X-100X
 15J 测量显微镜
技术参数

1

光学系统规格

目镜

10X 带十字尺 焦距:25.00mm

物镜

2.5X/0.08 焦距:43.40mm

10X/0.25 焦距:17.13mm

显微镜放大倍数

25X

100X

工作距离

58.84mm

7.81mm

视场直径

5.60mm

1.40mm

2

测量工作台读数装置主要规格

X轴移动测量范围

50.00mm

Y轴移动测量范围

13.00mm

测微器分度值

0.01mm

测量台转动范围

不限

测量台刻度盘分度范围

0º ~ 360º

测量台刻度盘之分度值

1 º

测量台刻度盘游读数示值

6′

3

测量精度

仪器示值误差

±(5+L/15)微米 L—被测件长度(mm)

仪器示值误差

包括测量误差与仪器系统误差

环境温度变化

(20 ± 3) ºC

4

仪器主要尺寸及重量

测量台与物镜间Zui大距离

80mm

测量工作台直径

120mm

仪器外形尺寸

325 × 262 × 220 (mm)

包装尺寸

375×285×250(mm)

仪器重量

10.5kg

产品成套性
1、产品成套件:

序号

名称

单位

数量

1

显微镜主机

1

2

物镜:2.5X 10X

各1

3

产品说明书

1

4

产品装箱单

1

5

产品合格证

1

6

产品保修卡

1
