 XTL20 |
 XTL30 |
XTL系列体视显微镜具有宽阔的视场和较大的景深，连续变倍范围2.1-200X，工作距离33m-263mm。适用于研究院所、学校等部分的实验观测工作及电子元器件的生产、精密零部件的安装检验以及动植物的解剖等领域。 |
| XTL2012
XTL2012主机配是标准的模块化组合，加高的工作距离适用于集成电路的装配和检验以及生物解剖等领域。
|
XTL2012 |
XTL2013
XTL2013双目镜体配立柱式大底盘通孔支架，可用于金属表面集成芯片液晶板及观察面较大体积的集成块的安装。
|
XTL2013 |
||||||||||||
| XTL2022
XTL2022双目镜体配立柱上下光源支架，使观察更加清晰方便安全可靠。
|
XTL2022 |
XTL2021
XTL2021主双目镜带升降变档，落射卤素(6V,15W)亮度可调，透射荧光(5W,110/220V)。
|
XTL2021 |
||||||||||||
| XTL2041U
S41U万向支架横轴旋转带限位，使倾斜度更稳固。XTL20配此种支架在电子行业装配及检验中能理想地观察大尺寸样品，使操作更加自如。
|
XTL2041U |
XTL3012
将先进的变焦光学技术与人机学相结合，观察时既可连续选择任何放大倍数，同时也可将观察物像迅速切换到摄影状态。既能拍摄，又能继续观察。避免了反复装卸相机带来的磨损。 |
XTL3012 |
||||||||||||

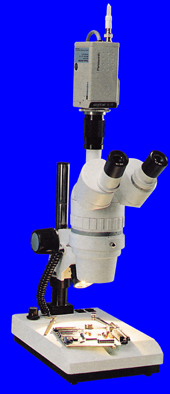

| XTL30-CTV
XTS20显通过高清晰CCD将观察物体转换成电视图像，广泛用于医疗、科研、农业栽培、森林病防治、公安刑侦、动植物解剖、教学等领域。
|
XTL30-CTV |

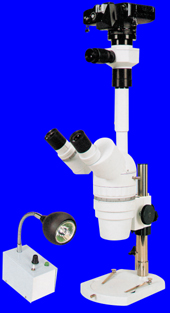

XTL30-D
先进的光学技术与现代数码化的结合，使观察到的图像更加逼真，可与尼康900,990,995,4500,5000,5400,奥林巴斯310,350等数码相机连接。 |
XTL30-D |
||||||||||||
| XTL系列附加物镜
此类附加物镜是为用户的特殊用途而设计的产品。可提供0.3X、0.5X、0.75X、1.5X、2X等附加物镜。 |
附加物镜 |
|
|||||||||||||
XTL系列连续变倍体视显微镜基本配置技术参数表
|
变倍方式 |
转环式连续变倍 |
双目倾斜 |
45° |
|
变倍比 |
1：5.7(0.7X-4.0X) |
瞳距调节 |
55mm-75mm |
|
目镜 |
WFH10X |
视度调节 |
±5个屈光度（双目可调） |
|
放大倍数 |
7X-40X |
镜体回转 |
360° |
|
视场范围 |
Ø34.3mm-Ø6mm |
工作距离 |
88mm |
XTL系列不同配置技术参数表
| 目镜 | WFH5X(Ø24mm) | WFH10X(Ø22mm) | WFH10X(Ø19mm) | WFH15X(Ø16mm) | WFH20X(Ø11.5mm) | WFH25X(Ø9mm) |
工作距离 (mm) |
||||||
| 物镜 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | 综合倍率 | 视场范围 | |
| 0.3X | 1.05-6x | 114.3-20 | 2.1-12x | 105-18.3 | 2.1-12x | 90.5-15.8 | 3.2-18x | 76.2-13.3 | 4.2-24x | 55-9.6 | 5.3-30x | 43-7.5 | 263 |
| 0.5X | 1.75-10x | 68.6-12 | 3.5-20x | 63-11 | 3.5-20x | 54.3-9.5 | 5.3-30x | 45.7-8 | 7-40x | 33-5.8 | 8.8-50x | 26-4.5 | 165 |
| 0.75X | 2.63-15x | 45.7-8 | 5.3-30x | 41.9-7.3 | 5.3-30x | 36.2-6.3 | 7.9-45x | 30.5-5 | 10.5-60x | 22-3.8 | 13.1-75x | 17.2-3 | 107 |
| 1Xfixed | 3.5-20x | 34.3-6 | 7-40x | 31.4-5.5 | 7-40x | 27.1-4.8 | 10.5-60x | 22.9-4 | 14-80x | 16.4-3 | 17.5-100x | 13-2.3 | 88 |
| 1.5X | 5.25-30x | 22.9-4 | 10.5-60x | 21-3.7 | 10.5-60x | 18.1-3.2 | 15.8-90x | 15.2-2.7 | 21-120x | 11-1.9 | 26.3-150x | 8.6-1.5 | 51 |
| 2X | 7-40x | 17.1-3 | 14-80x | 15.7-2.8 | 14-80x | 13.6-2.4 | 21-120x | 11.4-2 | 28-160x | 8.2-1.4 | 35-200x | 6.5-1.1 | 33 |
