纺织纤维细度分析系统
BM19A-CU 产品描述

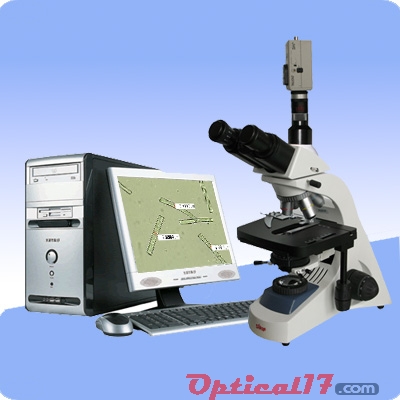

纺织纤维细度分析系统BM19A-CU,系统配置了高清晰度的JVC
摄像头和专业的CU系列纤维细度分析软件。连接电脑可对纤维图像进行观察保存、纤维直径和截面积的测试,并可测量出混纺纤维中各纤维的含量。
显微镜倍数:40X-1600X
该仪器通过高分辨率的工业摄象机将优质的
光学显微镜XSP-BM19A与计算机相连,并配有专业为纺织纤维行业开发的CU系列纤维细度分析软件,来完成纤维直径和截面积的测试等工作,并可测量出混纺纤维中各纤维的含量。根据用户对纤维的不同的测量和分析要求,CU系列纤维细度软件共包括以下三套软件:
1、纤维细度分析软件CU-1X,主要测量纤维的直径
2、纤维细度分析软件CU-1,主要测量纤维的直径和混纺纤维的含量
3、纤维细度分析软件CU-2,主要测量纤维的直径、含量、截面面积及中空度
一、系统配置:
1、 |
三目生物显微镜BM19A |
>>>点击进入详细参数 |
2、 |
JVC摄像头 |
>>>点击进入详细参数 |
3、 |
摄像适配器 |
>>>点击进入详细参数 |
4、 |
图像采集卡 |
>>>点击进入详细参数 |
5、 |
纤维细度分析软件CU系列 |
>>>点击进入详细参数 |
6、 |
台式机或笔记本电脑、打印机(选购)、XP系统、硬盘60G、内存512M、独立显卡512M以上、USB2.0接口 |
|
二、显微镜参数:
1 |
平场目镜 |
WF10X/ф18、WF16X/ф11 |
2 |
消色差物镜: |
4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧) |
3 |
总放大倍数 |
40X-1600X |
4 |
观察头: |
三目 铰链式45°倾斜 可360°旋转 |
5 |
转换器: |
四孔(内向式滚珠内定位) |
6 |
粗微调调焦范围: |
30mm微动格值:2um 粗微动同轴调焦,粗动松紧可调,带锁紧和限位 |
7 |
载物台: |
双层机械式 尺寸153X135mm 移动范围 80X75mm 游标格值0.1mm |
8 |
机械筒长: |
160mm |
9 |
光瞳距离: |
55-75mm |
10 |
聚光镜: |
1.25NA阿贝聚光镜,可变光栏带滤色片(上下升降) |
11 |
照明: |
220V科勒照明 亮度可调 卤钨灯泡 6V20W |
12 |
仪器重量 |
净重6.9kg 毛重9.4kg |
13 |
仪器尺寸 |
仪器尺寸21X27X40(cm) 包装尺寸30X36.5X58(cm) |
|
产品成套性 |
1、产品的成套件:
序号 |
名称 |
主要技术参数 |
单位 |
数量 |
1 |
显微镜主体 |
|
台 |
1 |
2 |
三目镜筒 |
|
只 |
1 |
3 |
消色差物镜 |
4X、10X、40X、100X(油) |
只 |
各1 |
4 |
平场目镜 |
10X、16X |
对 |
各1 |
5 |
滤色片 |
蓝、绿、黄 |
片 |
各1 |
6 |
物镜用浸油 |
|
瓶 |
1 |
7 |
卤钨灯 |
6V/20W |
只 |
1 |
8 |
保险丝 |
|
只 |
1 |
9 |
电源线 |
|
根 |
1 |
10 |
JVC摄像头 |
|
套 |
1 |
11 |
摄像适配器 |
|
个 |
1 |
12 |
图像采集卡 |
|
套 |
1 |
13 |
纤维细度分析软件CU-2 |
|
套 |
1 |
14 |
产品说明书 |
|
本 |
1 |
15 |
产品装箱单 |
|
份 |
1 |
16 |
产品合格证 |
|
份 |
1 |
17 |
产品保修卡 |
|
份 |
1 |
2、选购件:
20X物镜、60X物镜、80X物镜 |
