DLP工作原理与单芯片的优势

https://www.optical17.com 来源:未知 日期:2011-1-21 17:51:22

01月21日 DLP技术能够提供Zui清晰明亮的画质,也是市场上功能Zui丰富的显示技术之一,下面我们就来了解一下DLP技术的工作原理,以及单芯片DLP投影系统的优劣势。

    作为可靠性的全数字化显示技术,每一种DLP投影系统的核心都是光学半导体,即数字显微镜装置DMD或称为DLP芯片,它是在1987年由德州仪器(TI)的Dr.Larry Hornbeck发明。

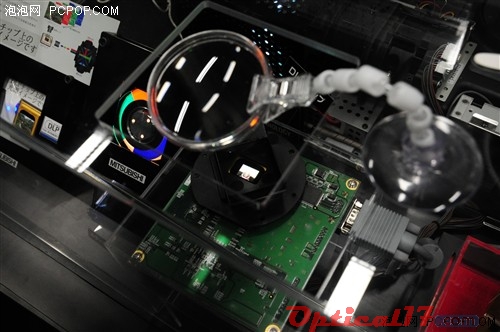

DLP工作原理与单芯片的优势

    DLP芯片可能是世界上Zui精密的光开关。它包含一个多达200万个安装在铰链上的微镜的矩阵,每个微镜的大小小于人的头发丝的五分之一。当DLP芯片与数字视频或图形信号协调起来,光源微镜和投影透镜可以将数字图像 反射到屏幕或其它表面。


○ 灰度图像

    输入半导体器件的图像比特流代码控制显微镜的接通或关闭,开关次数每秒可达几千次。当显微镜频繁接通关闭时,镜片反射浅灰色像素;呈常闭状态的显微镜反射深灰像素。 通过这种方法,DLP投影系统中的显微镜可反射1024像素的灰色阴影,将输入DLP芯片的视频或图像信号转换成层次丰富的灰度图像。

○ 添加色彩

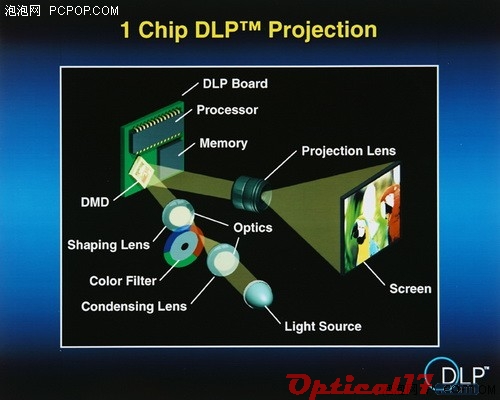

单片式DLP投影系统工作原理

单片式DLP投影系统工作原理

   采用DLP技术电视、家庭影院和商用投影机主要为单芯片配置,照明灯产生的白光通过色轮过滤器产生红、绿、蓝光,并且顺序打到DMD表面上。而显微镜开关及“开”或“关”的投影时间,依照色彩亮度来调谐,人眼将连续投射的色彩混在一起,于是便可以看到全色图像。

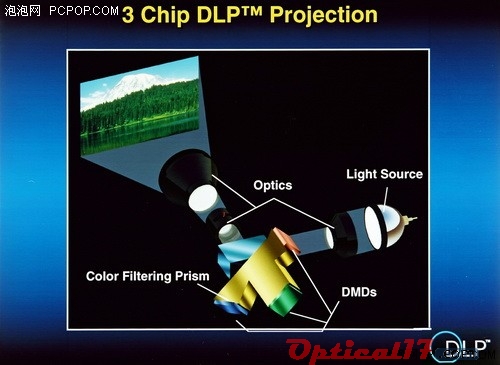

三片式DLP投影系统工作原理

    采用DLP技术的专业级放映机、工程机以及家用机为三芯片配置,适用于画面质量或亮度要求极高的场合,照明灯产生的白光通过棱镜分成红、绿、蓝三种光,每个DLP芯片负责其中一种颜色,显微镜反射的彩色光经过结合,穿过投影透镜形成图像。

显微镜反射的彩色光经过结合,穿过投影透镜形成图像

● 单芯片的优势与劣势

    DLP技术的核心是数字显微镜器件,对光信号的调制速度比所有其他显示装置要快得多。这意味着大部分DLP投影系统只需使用单颗芯片,不仅降低了制造成本,而且投影系统可以做得更小,重量也相轻便了许多,而所有其他技术则需要采用三芯片设计。

    在所有三芯片投影系统中,每个芯片正好负责处理红、绿、蓝三原色各一种,理论上色彩还原会更加准确,而单芯片DLP投影系统则需要使用色轮过滤器实现色彩还原,因此色轮设计与算法对于色彩表现起着非常关键的作用。

    与其他技术相比,DLP技术的数字化特点是产品耐热、不受潮湿或振动等环境因素的影响,图像不会因设备长期使用而褪色。除投影灯泡要按寿命更换以外,其他维护很少。
