接下来是让隧道扫描电子显微镜(SEM)来发挥了:

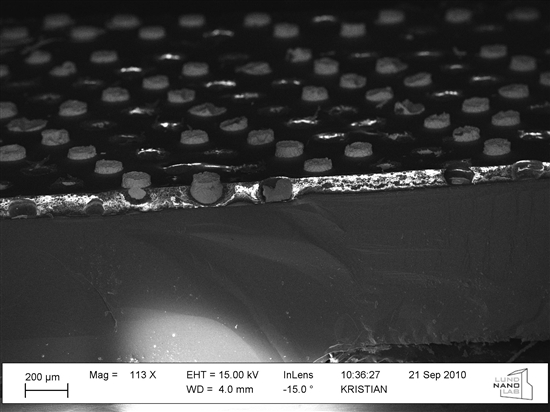

侧面照，那些金属小点直接连接至下面的电路部分

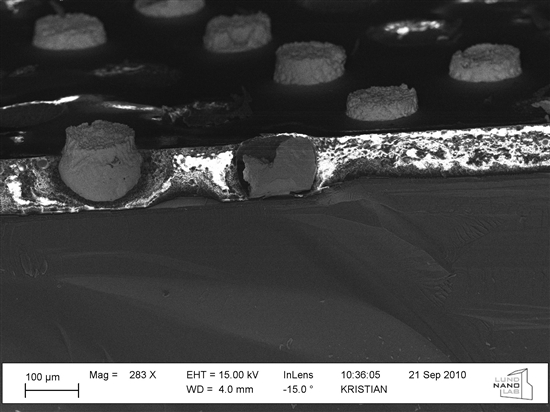

加大分辨率，点与点之间填充的应该是某种高分子化合物

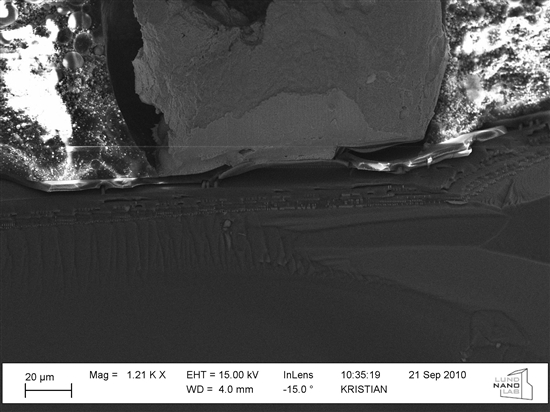

似乎可以看见硅芯片表面的的一些细节了

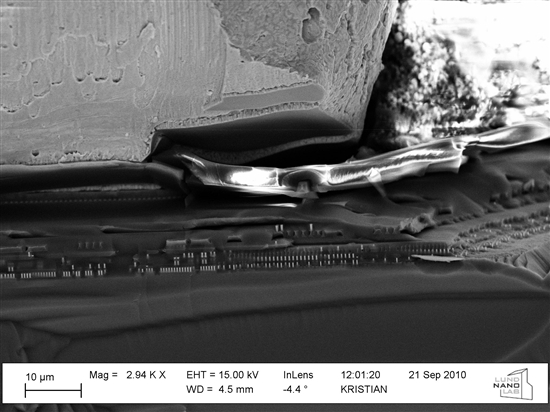

继续加大分辨率，可以看出元件分层状况

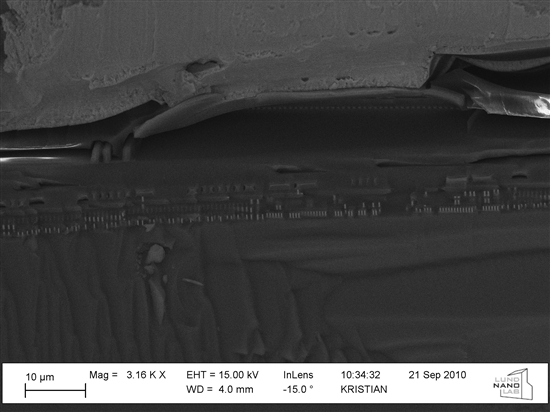

10微米分辨率下已经清晰可见

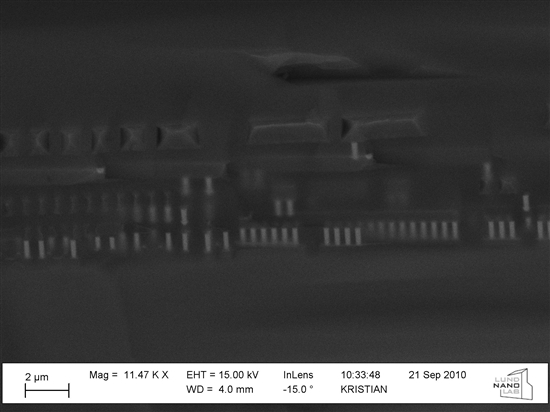

200纳米分辨率，铜矿核心后期的工艺为0.18微米

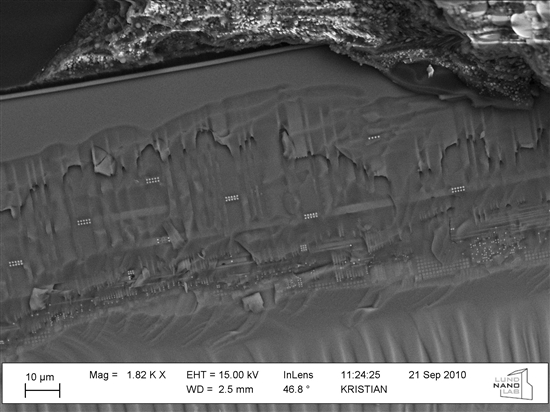

再来一张整体预览
要看到下面的晶体管必须去除上面这些层
