由于该产品已进行多次功能升级和更新迭代,我们不保证上海光学19JPC数字式万能工具显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

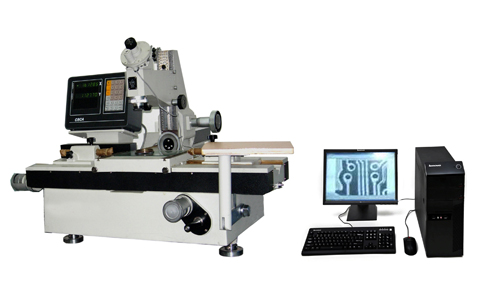

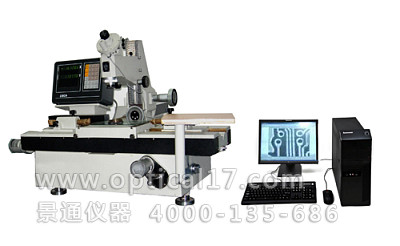

19JPC微型万能工具显微镜,是应用计算机辅助测量的新一代万能工具显微镜,能解决各种复杂的二维测量问题。传统的万工显对于视场中不能直接观测到的几何元素,如园心、中点.交点.中心线及其相互距离。夹角等等都很难进行测量,而在19JPC 仪器上均能迎刃而解。该仪器采用精密光栅传感器和PC系列微机以及数据接口卡采集测量数据,同时以19JPC二维测量程序进行数据处理、显示并打印测量结果。仪器操作 方便,按照屏幕显示图形菜单,键入测量命令就可开始测量。仪器在测量过程中,彩色显示器屏幕上可实时显示瞄准点的工件坐标,直角坐标或极坐标可随时转换,对于极坐标测量及凸轮测量尤为方便。
仪器使用公制和英制两种计量单位.计算精度达:0.0001毫米和0.0001寸。仪器可对工作台滑座导轨的装配误差自动修正,进一步提高了测量精度。
微机型万能工具显微镜19JPC是在数字式万能工具显微镜19JPC的基础上采用计算机技术对测量数据进行数据处理。配置了优于影象法和轴切法的双光束干涉条纹测量法使微机型万工显系统性能得到了大大提高,软件的可组合性和可开发性增强了系统的功能,在更大范围内满足广大用户的需要。
微机型万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。
典型测量对象有:
仪器特点
(一)测量范围与分度值 | |
(1)X,Y坐标 | (6)光学分度头 |
测量范围: | 测量范围: 360度 |
X: 200毫米 Y: 100毫米 | 分度值: 1分 |
分度值(数显读数): 0.0005毫米 | (7)光学定位器: |
(2)瞄准显微镜 | 测头直径(实际直径值的极限,检定误差不大于0.0005毫米): φ3±0.1毫米 |
升降行程: 120毫米 | |
力臂倾斜范围: 左右各15度 | 测量力: 8~14克 |
分度值: 10分 | Zui大测量深度: 15毫米 |
照明光阑调节范围: φ3~φ32毫米 | (8)玻璃工作台: |
分度值: 1分 | 玻璃台面尺寸: 215X130毫米 |
(3)测角目镜 | (9)顶针架: |
角度测量范围: 360度 | Zui大夹持直径:φ180毫米 |
分度值: 1分 | Zui大夹持长度:被测件直径<=55毫米时:750毫米 |
(4)轮廓目镜 | |
角度测量范围: ±7度 | 被测件直径〉55毫米时:600毫米 |
分度值: 10分 | (10)高顶针架 |
圆弧分划板: 曲率半径R0.1~100毫米 梯形螺纹螺距t2~20毫米 | Zui大夹持直径:φ180毫米 |
Zui大夹持长度:600毫米 | |
(5)光学分度台: | (11)星架 |
测量范围: 360度 | 左V型架前后调节范围:前后各5毫米 |
分度值: 10秒 | 右V型架高低调节范围:向上15毫米 |
3毫米玻璃台面直径: φ106毫米 | 向下3毫米 |
(12)Zui大承载量:40公斤 |
(二)测量精度 | |
温度要求: | (3)双像目镜 |
(1)工作室的温度应为20±2℃; | 合像的不稳定性 不大于0.0005毫米 |
(2)工作室的温度变化每小时不超过1℃ | 合像的不正确性 不大于0.001毫米 |
(3)被测量和仪器的温度差不超过0.5℃ | (4)光学分度头 |
在满足所规定的温度要求的条件下,仪器有如下的保证: | Zui大不准确度 不大于1分 |
(1)X,Y坐标 | (5)光学分度台 |
用玻璃毫米分划尺进行检定时,仪器的Zui大不准确度: | Zui大不准确度 不大于30秒 |
0级:(1+L/100)um [式中L----测时长度,单位mm] | (6)光学定位器 |
(2)测角目镜: | 测量的不稳定性 不大于0.001毫米 |
测量的不准准确性 不大于0.0015毫米 | 测角角度的Zui大不准确度 不大于1 分 |
(三)光学参数 | ||||
物 镜 放 大 | 1x | 3x | 5x | |
总放大倍数 | 用测角或轮廓目镜 | 10x | 30x | 50x |
用双像目镜 | 15x | 42x | 65x | |
物方视场(毫米) | 用测角或轮廓目镜 | φ20 | φ6.5 | φ4 |
用双像目镜 | φ13 | φ4.7 | φ3 | |
工作距离(毫米) | 用测角或轮廓目镜 | 81 | 90 | 65 |
用双像目镜 | 47 | 85 | 63 |
(四)仪器净重和外形尺寸 |
主机净重:250kg |
外形尺寸:(X x Y x Z) 980 x 1020 x 640 毫米 |
(五)测量软件 |
(1)基本测量功能 |
采用WINDOWS界面,所有操作均由鼠标控制,可以进行点、线、园、弧、直线度、园度、齿轮、螺纹、 凸轮等的测量。 |
(2)计算功能 |
测量过程结束后,工件轮廓图显示在计算机屏幕上,各种计算求值全部由鼠标完成。 |
(3)图形编辑功能 |
可以对工件轮廓进行修改,产生新的轮廓图。 |
(4)打印功能 |
所有测量结果,计算结果以及工件轮廓图均以文件方式保存在计算机中,可随时调用,随时打印 |
(5)CAD接口 |
通过CAD接口可以调用AUTOCAD,充分利用AUTOCAD的功能。 |
