光的受激发射放大是在激光作用的基本理解的基本概念。 这种互动式的教程探讨如何激光放大发生从第一光子的激光腔的饱和度和建立一个动态的平衡状态的自发辐射开始。

教程初始化与多个激发原子(红球),随机彼此和一个激光谐振腔的内壁碰撞。 几个光波自发出现以从外部能量源模拟受激发射的过程(未示出)。 该波传播通过激光腔来回,以在每遍的强度增加(更波形成),但是一些光通过部分反射镜( 输出镜 )通过在右侧的激光腔。 Zui终的激光达到平衡状态,其中所述腔填充有摆动波与泵浦光通过反射镜的连续流。 所需的过渡时间的量可以使用Applet速度滑块进行调整。(奥林巴斯显微镜

除了建立一个粒子数反转的,其他一些因素都需要放大和光集中成一激光束。 从激光介质产生的受激发射的光通常具有单一的波长,但是必须从通过某种机制,其包括扩增所述介质有效地提取。 完成该任务的一个谐振腔 ,它反映的一些发射回激光介质,并且通过多个交互,生成或放大的光强度。 例如,在初始受激发射之后,两个光子具有相同的能量和相位各自可能遇到受激原子,这将随后发射具有相同能量和相位甚至更多的光子。 由受激发射所产生的光子数量的快速增长,以及增加成正比,在激光介质的光传播的距离。

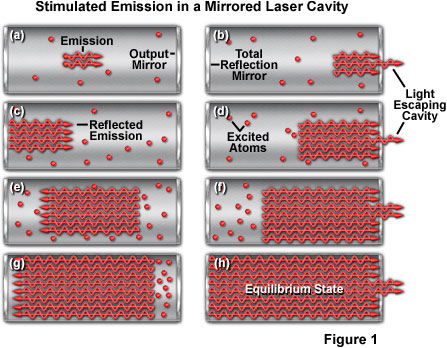

示于图1的增益,或放大,即用在谐振腔增加路径长度的发生是由于反射镜在各端的图示。 图1(a)表示受激发射,这是在图1(b)至图1(G)扩增为光从位于所述腔端部的反射镜反射的开始。 光的一部分通过在腔的右手侧的部分反射镜传递(图1的(b,d和f))的每遍过程中。 Zui后,在平衡状态(图1(h))进行,所述腔是饱和的受激发射。

扩增在激光实现的程度,由术语增益表示,指的是受激发射的光子可产生作为其行进给定距离的量。 例如,为1.5每厘米的增益意味着一个光子产生1.5额外光子每行进厘米。 这将导致一个放大系数与激光腔的路径长度增加而增加。 实际的增益是更复杂的,并且取决于在上和下激光的能量水平,以及其它因素之间的人口分布的波动。 重要的一点是,放大的量与通过激光介质行进的距离急剧增大。

在具有纵向谐振腔,例如红宝石棒或气体填充的管构成的激光,光行进沿着激光介质的长度产生比垂直于所述腔的长轴发射的光更受激发射。 光发射因此沿所述腔的长度即使没有使用反射镜来限制其路径长度方向浓缩。 放置反射镜在激光腔的相对端使光束行进来回,这导致增加的扩增由于通过介质的较长的路径长度。 多次反射还产生一个狭聚焦束(一个重要的激光特性),因为只有光子行进平行于腔壁将来自两个反射镜被反射。 这种安排被称为振荡器 ,并且是必要的,因为大多数的激光的材料具有非常低的增益,和足够的扩增只能与通过介质长路径长度来实现的。

大多数当前的激光器被设计用在谐振腔,以增加该光取通过激光介质的路径的两端的反射镜。 发光强度会随光的每遍,直到它到达一个由空腔和反射镜的设计建立了一个平衡水平。 一个空腔镜反射几乎整个入射光,而另一(输出镜)反映一些光与透过一部分作为激光束。 在激光具有低增益,输出镜被选择为发射的光(也许只有百分之几)的仅一小部分,并反映了广大回到空腔中。 在平衡状态下,激光功率是空腔比外内更高,并且随着光通过输出镜透射的百分比。 通过增加输出镜的透射率,在腔的内部和外部之间的功率差可以减小。 然而,只要在输出镜反射的光的某些部分回到空腔中,功率内保持低于新兴光束中更高。

关于从所有的发射光的被反射的空腔,直至临界强度内来回想法激光器结果一个常见的误解达到,于是一些“逃逸”,通过输出镜作为光束。 在现实中,输出镜总是发送的光作为光束的恒定分数,反射其余回到空腔中。 这个功能是在允许激光达到平衡状态下,与功率电平的内部和激光以外成为恒定重要。
