铝合金热处理退火的时候如何防止试样氧化?
2018-11-21技术资料
相关问题：6061铝合金和铜丝用什么方法焊接？

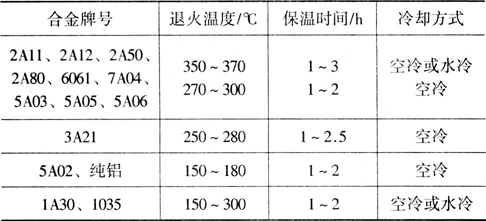

各牌号铝合金退火温度表
现在做铝合金，在热处理的时候（退火）怎么样能防止试样被氧化呢?我们的炉子比较老，不能充保护气体，不能抽真空，也没有真空设置，怎么办？我退火温度比较高，大约800度，所以想找好方法防止氧化
退火氧化会厉害妈,我看粉末冶金件,里面很多空都有500度空气做固容时效的吧,退火温度很低吧
你确定?铝合金?800度?这还叫退火?都熔化成什么了?这是熔炼吧
是退火，里面有铁，当然也有部分相熔化了，现在就想个办法热处理的时候不要被氧化
只能干烧的马弗炉:
- 玻璃工那里去把你的试样用玻璃封起来，抽真空，然后热处理，之后砸开玻璃拿出试样。（这个我们这里有老师做金刚石就是这种做法，封一个试样100m）
- 用不跟铝反应的陶瓷粉末按照配方和泥把你的试样封起来，之后热处理，敲开陶瓷就可以拿出试样。（这个我们实验室做铁系金属的时候用过）
是铝合金吗？纯铝熔点也不过600多度。如果是其他合金，退火的时候那就Zui好选取玻璃管抽真空来保护了，这个方法很简便，就是真空度不会太高，但如果只是铝合金的话，应该够了。
相关推荐
