GH4169镍基高温合金金相，金相图片分析
2016-08-19技术资料
材料是GH4169固溶态，腐蚀液酒精+硫酸铜+盐酸，求大神帮忙分析下金相图片，谢谢了！
固溶态就是再结晶的等轴组织，你所指的就是孪晶，平均晶粒基本在20um左右，第二张晶粒比第四张略均匀一些，但总体晶粒不太均匀！可以再做个XRD看是固溶效果如何，是否是完全固溶的单相？
小黑点，一般是第二相，如果是个别的话，是砂纸上的脏东西。
大哥小黑点是孪晶？如果你说是我膜拜了。

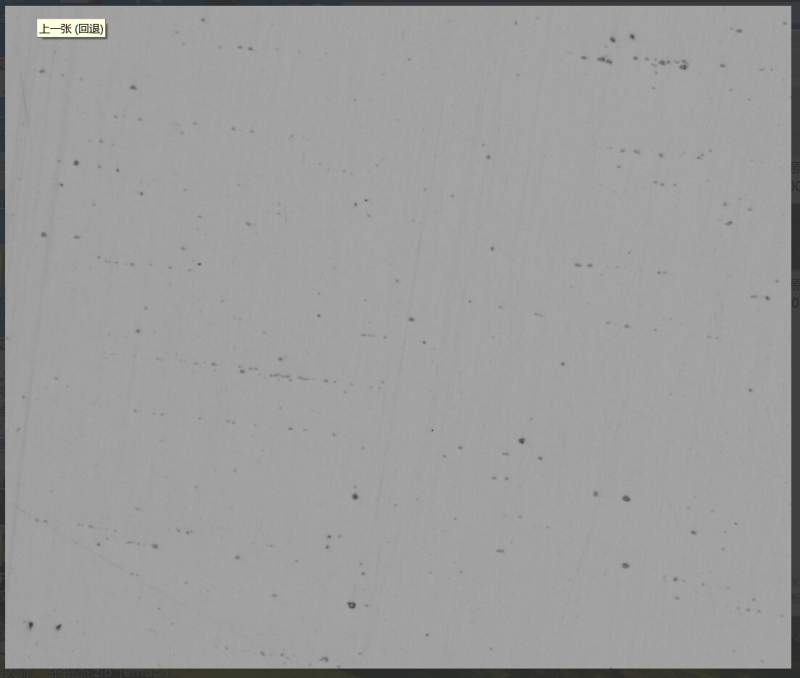

图1说明：抛光后的小黑点是材料中的碳化物和碳氮化物。

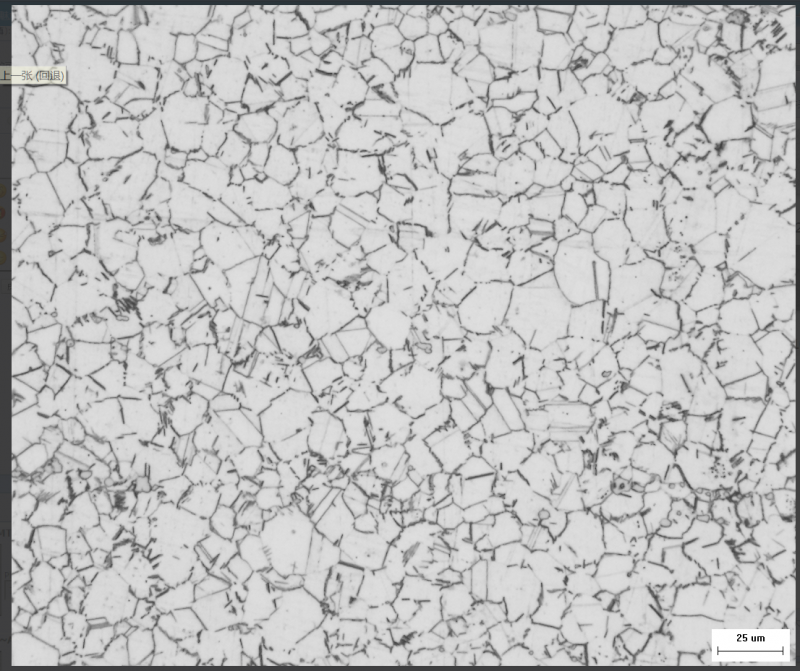

图2说明：是孪晶。
图3说明：图中的杆状相应该是Ni3Nb相。
图4和图2倍数一样，都是带孪晶的晶粒，从比例尺上分析，晶粒很细小。
图1抛光后的黑点是材料中的碳化物和碳氮化物。
图2晶粒中的平行线是孪晶。
图3中的杆状相应该是δ相。
图4和图2倍数相同，均为带孪晶的晶粒。从比例尺上推测，晶粒很细小。
张露瀚
小黑点说明这种材料是由屑或粉未高温烧结锻压而成的，并非液体浇注生成。这些点是气孔或氧化的杂质。
图中间那些两条线平行的晶粒是孪晶！没看清主题、没有领会意思，不要瞎理解，也不要太低估别人的水平吧！我连孪晶都看不出来，还当什么专家顾问呢？
请看楼主的主题之一：
上图中间那些两条线平行的是不是孪晶？
请看楼主的主题之一：
上图中间那些两条线平行的是不是孪晶？
他说的不是小黑点，是那些二条平行的细长晶粒，是孪晶
小黑点，一般是第二相，如果是个别的话，是砂纸上的脏东西。
您看这样分析对不对，从图中可看出许多δ相析出钉扎在晶界上，阻止了晶粒的长大，因此平均晶粒尺寸较小，约在20μm左右，也可推出固溶温度较低，因为δ相大量析出而未溶解。
小黑点说明这种材料是由屑或粉未高温烧结锻压而成的，并非液体浇注生成。这些点是气孔或氧化的杂质。
吗你不能讲一下你的腐蚀剂和配比比例以及腐蚀时间啊，谢谢了！
配比为20ML盐酸(密度1.19)，20ML无水乙醇，1.5g五水硫酸铜，腐蚀时间1~3min，视试样表面氧化层的厚度而定。
你是怎么看γ‘相的
光镜下看不到γ‘相 电镜下才看得到
光镜看金相是不是化学腐蚀，然后电镜下要想看γ‘相只能电解腐蚀是吧
我用的都是化学腐蚀，电解腐蚀没用过，不好意思啊~
转载自： GH4169镍基高温合金金相，金相图片分析 http://www.jinxiangxianweijing.com/info/1822/
