图像采集卡的选择

2016-07-28技术资料

购买一款图像采集卡之前,首先需要做好一些必要的准备。一般用户会想,不就是采集卡吗?难道还有什么不一样的功能?其实视频采集卡用途有很多,功能总归都是采集,但实际应用起来区别就大了。

对于流媒体采集卡来说,一般的用户对这个比较陌生,我们也常说这种卡叫专业采集卡,行业用户用的比较多。这种采集卡主要用于网络直播,视频会议,大屏录播,一般这种卡都支持directshow,有的也带有自己的SDK开发包。本文讲的就是这类采集卡的选购常识。

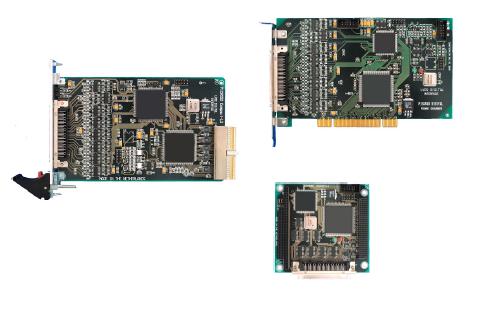

图像采集卡 的图像结果

(一)信号类型

确定自己所使用的信号源类型。这个对视频不了解的,就觉得买一个视频采集卡,还分什么不同的信号源觉得奇怪,信号源从硬件上分高清一般有:HDV、HDMI、DVI、SDI、VGA、分量等,标清一般有:DV(1394)、CVBS(AV)、SVIDEO、RGB分量、SDI等不同的信号源设备。信号可以是摄像头也可以是播放器,也可以是电脑或其它的设备。

但总的来说就是说模拟信号接模拟采集卡;数字信号接数字采集卡。

(二)色彩模式

图像采集卡色彩模式主要是指彩色模式和黑白模式。通常对人眼来说,彩色的图像要显得真实、自然。既然彩色的看起来好的多了,为什么还要黑白的呢?彩色图像卡通常用在多媒体类的应用中,主要是为了使人眼看起来舒服的图像,为了实现这一目的,多媒体图像卡会自动调整图像来改进外观,这些调整所产生的美观图像不需要多少后续的处理,而这正是出版所需要的。

图像采集卡对于工业和科研应用,其目标是从初始的视频信号获取一幅精确的数字图像。对于这些应用来讲,图像卡自动调节补偿会是灾难性的。彩色的缺点是数据量增大导致图像处理时间的增长,彩色由红绿蓝三色组成,每种颜色是一幅分离的图像,每幅图像的信息量是黑白图像的三倍,需要更多的时间来处理,也需要更多的空间来存储。所以除了像分拣果品等少数应用外,对大多数工业应用来讲,灰度图像更为合适,因为灰度图像用较小的格式包含了所有需要的图像特征。

(三)具体应用

图像采集卡的Zui终目的是将图像采集到计算机中供计算机处理,那么选择卡之前一定要知道你买这个卡具体用来做什么,是用来监控、视频会议、广电录播、专业非编、医疗CT、工业检测还是其他应用。

这些应用中有哪些是自用产品配件,哪些是作为一个产品面向市场。作为自用产品配件,这类应用以实现所要达到的要求为先,选择采集卡要特别注意功能的全面性,以应付各种突发情况。比如高校研究所的科研试验、产品开发时的试用等。而作为面向市场的产品,由于这类产品的量大,产品稳定性要求高等特点,在选择时更要关注卡的稳定性、价格、功能等和产品成本息息相关的因素。比如工业检测专用设备、医疗器械信号采集、大屏拼接等。

了解好以上基本信息后,就可以选择厂家了,通过和厂家技术人员的接触再确定所需要的型号。
