物镜的分类和用途

2016-05-17技术资料

物镜是显微镜的核心光学部件,各个厂家其型号和规格名目繁多,下面来介绍一下分类,供大家参考。大致可以有以下四种分类方式:

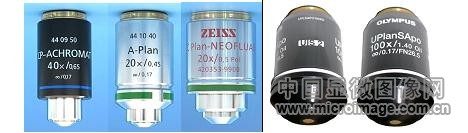

1.按色差校正程度分类 (1)一般消色差物镜:这是Zui常见的物镜,尽管各厂家的标示不一样,但一般都有“Ach”字样。 .

(2)平场消色差物镜:一般这种物镜标有PLAN字样,这种物镜的视场平坦,非常适合显微照相,观察起来也比较舒适。

(3)半复消色差物镜,一般带有FL字样,能校正红、兰两色的色差和球差。这种可用于荧光观察等,是比较高级的物镜。

(4)复消色差物镜:标有APO字样,是观察和显微照相用的一流物镜,它们的性能只受物理定律的限制。该物镜具有优良的修正性和极其高的数值孔径,所以在观察和显微照相术方面具有Zui大的分辨率、色彩纯度、对比度以及图象平直度。如奥林巴司 UPLAN SAPO 100X/1.40 OIL物镜。

西安测维教你了解物镜的分类和用途

2.按功能分类

(1)相差物镜(Phase contrast),用来观察无色透明的标本或活细胞,倒置显微镜使用广泛,一般带有PH标

志,且字体用绿色西安测维教你了解物镜的分类和用途

(2)DIC物镜,可以做DIC的物镜,一般要求半复消色差物镜,DIC观察无色样品或或细胞。

(3)HMC物镜,标有HMC标志,一种类似相差物镜的物镜,观察效果有立体感比较强,但不能用于荧光观察。

 (4)偏光物镜,一般标有POL字样,这种物镜装配了克服应力设备,是专做偏光的物镜。

(6)多功能物镜,有的厂家生产一种多功能物镜,比如可以同时做相差,DIC,荧光等,这种物镜要稍微贵些。一般带有U标志,比如奥林巴斯的”UPLFLN”物镜和蔡司的”EC PLAN –NEOFLUAR”系列物镜。

3.按工作距离分类

(1)普通物镜:工作距离可以看切片,但不能看培养皿。

(2)长工作距离物镜:一般有LD标志,例如奥林巴斯的LUCPLFLN-PH物镜和蔡司的LD-A-PLAN PH物镜。
    这些物镜可以用于培养皿、培养瓶等容器的观察。工作距离高至10.6mm,并可以进行光学修正,适用于0~2mm厚度的盖玻璃,通常由修正环或特殊的玻璃盖帽完成修正。

西安测维教你了解物镜的分类和用途

4.特殊用途物镜
(1)水浸式物镜,一般有W标志,这些水浸入式物镜同直立显微镜一起主要应用于生理学,如脑片等较厚样品的观察。奥林巴斯XLUMPLFL20×W 和蔡司ACHROPLAN 40X W都是浸水式物镜。
(2)TIRF用专用物镜,要求数值孔径要大,NA一般在1.45到1.65。如NIKON公司的APO TIRF 60X 1.49物镜。

(3)超级荧光物镜:这种物镜的荧光透过率非常高,物镜用于对离子位移进行定性和定量的分析以及用于特别关键的荧光技术(如人体染色体的研究以及细胞遗传学)。这些物镜的突出特点是它们对340nm起的波长有特别高的数值孔径和高传输率(340nm时约为70%!)。视场平直足以可以使用CCD相机。如蔡司的FLUAR 20X 物镜。
    当然还有其他更特殊的物镜,比如金相显微镜用的无盖玻片物镜和反射暗视野物镜、超低倍物镜等。
